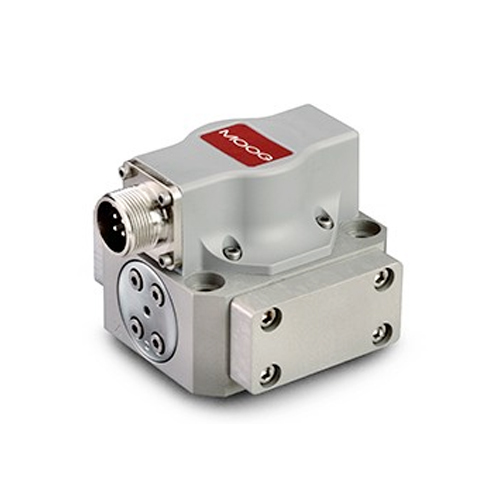

MOOG带模拟接口的流量控制阀G761-3004B

MOOG带模拟接口的流量控制阀G761-3004B

2 级流量控制机械反馈 (MFB) 伺服阀

喷嘴挡板先导级技术提供高动态、高分辨率和滞后

高阀芯驱动力和坚固的设计确保长寿命运行

紧凑的设计支持占用空间有限的应用

本质安全版本（G761K 和 761K）可用于要求产品经可用于潜在危险环境的应用

额定流量*

0.5 至 75 升/分钟（0.125 至 20 加仑/分钟）

标准配置4、10、19、38、63 l/min

（1.1、2.5、5、10、16.5 gpm）

限度。运营压力铝制阀体：315 bar (4,500 psi)

钢制阀体：350 bar (5,000 psi)

带模拟接口的MOOG流量控制阀

带集成电路

该伺服阀可与将放大器和相关电路集成到阀体内。

不带集成电路

该伺服阀利用外接式放大器卡将输入信号转换成驱动伺服阀扭矩电机的控制电流。

流量控制伺服阀设计用于提供与电流输入成正比的液流输出。

压力与流量（p/Q）控制

p/Q 阀用于控制流量和调节压力（压力上、下限）。因此，它们可以用于压力调节和施加压力极限。

性能数据

额定流量：每节流边 ?p 5 bar 时为 8 至 80 l/min

大流量：180 l/min

大操作压力：350 bar

安装形式： ISO 4401 - 05

D941 系列，带现场总线接口

额定流量：每节流边 ?p 5 bar 时为 8 至 80 l/min

大流量：180 l/min

大操作压力：350 bar

阶跃响应**<4 到 <16 毫秒

电气数据

额定信号***8 至 200 毫安

物理数据

尺寸

（安装模式）尺寸 04 (ISO 10372-04-04-0-92)

重量1.0 至 1.7 公斤（2.2 至 3.8 磅）

MOOG带模拟接口的流量控制阀G761-3004B
