YUKEN油研电液换向阀,T-DSG-01-3C4-D24-70

YUKEN油研电液换向阀,T-DSG-01-3C4-D24-70

●便利

搭载阀上的小型放大器装有故障診断显示灯。如阀发生异常,指令信号与阀芯

位置不一致时,由显示灯通知异常为此可迅速进行故障措施。

●优越的抗污性

与高速线性伺服阀同样,先导阀的结构朴素因而具有极好的抗污性。工作油污

染度亦可使用到 NAS1638 10級。 ■ 参 数（通用型）

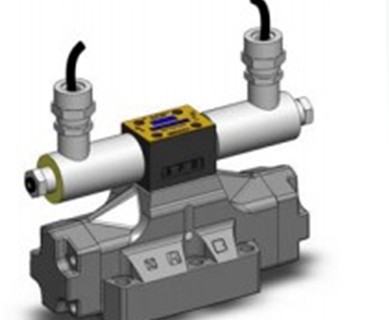

放大器搭载型线性伺服阀

本阀将小型、线性电机作为执行元件,其可动线圈和阀芯及位置传感器

串联结合组成极为朴素结构的直动型伺服阀。

●出众的耐振性

因朴素结构从而具有出众的耐振性。

●简单

放大器搭载型线性伺服阀是供应直流24 V电源,并只输入指令信号亦可实现系

统的化。输入信号具备有0～±10 V、0～±10 mA、4～20 mA的 3种。

企业QQ：288 0626 084

直线传真：021-399 47616

手机：136 5173 3590

邮箱：136 5173 3590 @163.com

联系人：李霞

●两种先导阀可任选

先导阀具备有响应性出色的干式电磁铁型和为重视易使不需泄油口配管的湿式

电磁铁型的两种, 从而可选择适合用途的品种。

■ 特 长

放大器搭载型线性伺服阀是以二级高速线性伺服阀为基础,将先导阀小型化并

将专用放大器紧凑一体化,实现『・简单・便利』的伺服阀。请参见活页样

本Pub.CC-0612-2。

●

放大器搭载型线性伺服阀,全规格与高速线性伺服阀同样实现了滞环小于0.1 %

的。从而可大幅度提高母机的再现性。

●优越的抗污性

将线性电机的可动线圈和阀芯及位置传感器串联组成朴素结构,因而具有极

好的耐污性。以往伺服阀的使用油污染度管理指标为NAS1638 7級程度,但直

动型伺服阀亦可使用到NAS1638 10級、因而可大幅度减少工作油的管理費用。

●高响应

有关响应性指标之阶跃响应和频率响应特性,具有阶跃响应：7 ms频率响应：

125Hz,在同等机种中具有高响应特性（LSVHG-03EH)。

YUKEN油研电液换向阀,T-DSG-01-3C4-D24-70
