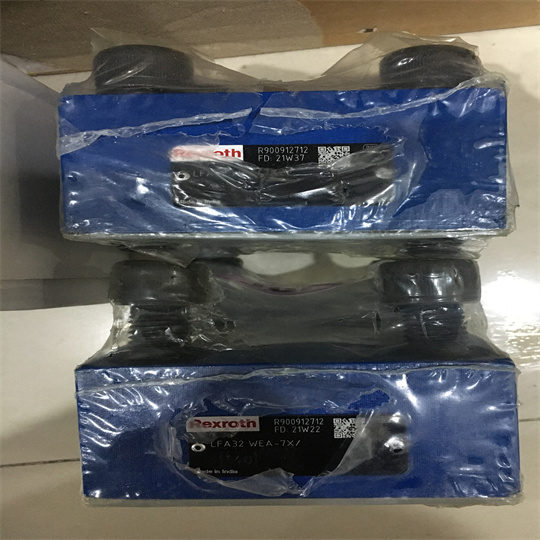

电磁阀德国R911315269力士乐安全且灵活

电磁阀德国R911315269力士乐安全且灵活

一般说明

寿命:

力士乐的液压缸相应于对工业应用的性TJ。

在运行速度大为 0.5 m/s，活塞杆无负载的条件下，在空载

持续运行时为  10 000 000 双行程，或者在 70% 大工作压力时 3000 km 行程，其失灵的比率小于 5%。

放气:

系列化地在缸头和缸底上（活塞直径大于 32 mm 的液压缸）

都设有一个拥有zhuanli的防止无意地拧掉的安全放气阀，同时保持标准 ISO 6020/2 中的尺寸不变。在这些接口上可以安装用于压力测量的带单向阀的测量接头，或者进行没有污染的放气。

项目设计软件 IHC-Designer

软件 IHC-Designer (Interactive Hydraulics Cylinder Designer) 是对液压缸进行选择和项目设计的辅助工具。设计人员可以借助于 IHC-Designers 通过液压缸型号的逻辑性引导的询问， 快速地找到针对机器和设备的佳液压缸方案。该软件提供了更快和更有效益地完成设计和项目规划的可能性。

在完成产品的选择之后，使用者能快速和地获得所选产品的准确技术数据，以及用于各种常用 CAD 系统的正确文件格式的二维和三维 CAD 数据。

您作为用户由此而能减少成本和提高竞争力。

附加信息

安装方式:

MX5:

这种安装方式见 ISO 6099， 按 NFE 48.016,

通过缸头上的 4 个螺纹孔进行安装。

MS2:

–带平键：在安装底座的下面的键槽中放置有一个按 DIN 6885 T1, 的 A 型键，借以减轻 4 个固定螺栓的负载，见 12 页；标准在准备中。

–连接板接口：可以通过询问供货油口设在 3 位置的带有 O 形圈和沉孔的连接板款式。

–油口的位置：位置 2 和 4 可能引起安装问题 (油口管接头/固定螺栓) ，因此没有设在标准产品目录中。

固定螺栓:

用于安装方式 MX..-/ME..-/MS.. 的固定螺栓必须是等级 12.9，螺母的等级为 10 。拧紧力矩在相应尺寸的页上给出。

投入使用:

在液压缸的安装、投入使用和保养工作中必须注意液压缸专门的使用

说明书。

只有在安装中和投入使用前注意下列各项基本规定的情况下，液压缸才能佳地实现其功能:

–很好地校准液压缸能避免轴线偏差、活塞杆的偏转和提前磨损。

–避免在活塞杆上的径向力。

–在安装前仔细清洁管道和油口。

–给设备放气，使用干净的、很好过滤的油。

TJ在活塞杆完全驶入的状态下进行安装，机械式设置负载的零行程，将活塞杆完全驶出，在那里通过运动的重量与活塞杆端之间的固 定来设置行程调节。

修理:

按照力士乐准则安装备件。

液压缸表面保护:

液压缸供货前加有一层防止绣蚀的保护底漆。其它的颜料可以毫无问

题地涂在上面。根据愿望可以提供喷一层白色 Epoxyd 漆的款式,TJ用于潮湿的和腐蚀性的环境。

配件:

铰接吊环头 CGKA 可以安装在液压缸上供货。其它的配件只能作为散装件订购。

固定的间隙:

活动的固定由于其误差可能存在机械间隙，因此要避免应用在带有高

定位精度的控制回路中。

金属防尘圈:

在那些有粘附赃物而使标准防尘圈可能受到破坏的场合建议采用金属

防尘圈。

终端开关:

感应式终端开关请询问。

活塞杆夹紧单元:

为了使活塞杆在无压力情况下长时间机械式或者出于安全的考虑保持在

某个固定的位置，可以在缸头上安装一个活塞杆夹紧单元。但是不许将它作为制动单元使用。

特殊应用:

特殊应用的液压缸，例如，三位置液压缸（缸底靠缸底安装）、一侧

为空气的单作用式液压缸等请询问。

CD-ROM:

带有液压缸计算和 2 维及 3 维（文件）的 CD-ROM 请询问。

Internet:

标准介绍:

ISO 6020/2:

用于带有单活塞杆的 160 bar 的液压缸的安装尺寸 - 2 部分：活塞直径 25 至 200 mm 。

DIN 24554:

同 ISO 6020/2，但是安装方式和活塞杆端螺纹的选择有限制。在很多 OEM 和汽车制造商的规定中有要求。

NFE 48.016:

同 DIN 24 554, 但是有附加的安装方式 MX 5, 活塞杆端轴颈和双杆液压缸。

ISO 6020/3:

用于带有单活塞杆的 160 bar 的液压缸的安装尺寸 - 2 部分：活塞直径 250 至 500 mm 的紧凑系列。

ISO 6099:

安装方式及其尺寸的描述和编码。

ISO 6195:

用于直线运动的活塞杆的防尘圈的安装空间 - 尺寸及公差。

ISO 5597:

活塞和活塞杆密封的安装空间 - 尺寸及公差。

ISO 7425/1:

用于塑料加强橡胶密封的安装空间 - 1 部分：活塞密封的安装尺寸。

ISO 8131:

带单活塞杆的 160 bar 液压缸，紧凑系列 - 公差。

ISO 8133:

带单活塞杆的 160 bar 液压缸，紧凑系列 - 配件可互换的尺寸。

ISO/FDIS 8138:

带单活塞杆的 160 bar 液压缸，紧凑系列 - 油口的尺寸。

ISO 6547:

活塞上的密封和导向带的安装空间 - 尺寸及公差。

ISO 3320:

活塞和活塞杆的直径 - 米制款式。

ISO 3322:

额定压力。

ISO 4393:

活塞行程 - 基础系列/系列。

ISO 4395:

活塞杆端的螺纹类型和尺寸。

DIN:

德国的标准组织。

Afnor:

法国的标准组织。

NF:

由 Afnor 制订的标准。
