产品简介：

德国sick西克圆柱形光电传感器V180-2系列

型号：

VL180-2N41136

订货号:

6037493

产品特点：

传感器原理/ 检测原理 镜反射式光电传感器, 双透镜

尺寸(宽 x 高 x 深) 18 mm x 18 mm x 62.9 mm

外壳形状（光束出口） 圆柱形

壳体长度 62.9 mm

螺丝直径（外壳） M18 x 1

光轴 轴向

大开关距离 0.05 m ... 7 m 1)

感应距离 0.05 m ... 6 m 1)

光源种类 可见红光

光源 LED 2)

光点尺寸（距离） Ø 400 mm (6 m)

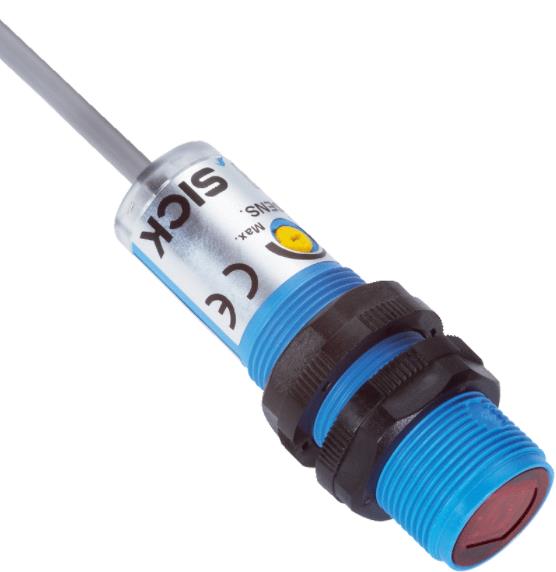

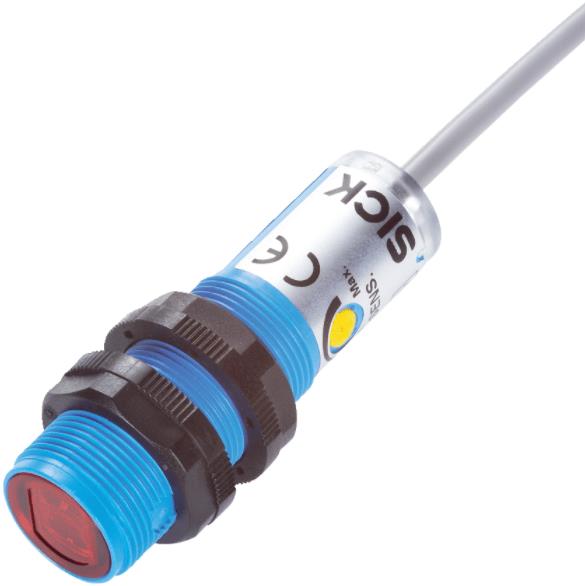

产品图片：

发射器散射角 大约 4.5°

轴长 645 nm

设置 电位计，270° (灵敏度)

1) 反射器 PL80A.

2) 平均使用寿命：100,000 小时，TU = +25 °C.

机械/电子参数：

供电电压 10 V DC ... 30 V DC 1)

残余纹波 ± 10 % 2)

电流消耗 30 3)

开关量输出 NPN 4)

开关类型 明/暗切换 4)

开关类型可选 通过 亮/暗通 控制可选

信号电压 NPN 高电平/电平 Ca. Uv / < 1,8 V

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 0.5 ms 5)

开关频率 1,000 Hz 6)

连接类型 电缆 4针, 2 m 7)

导线材料 PVC

导线横截面 0.18 mm²

导线直径 Ø 3.8 mm

保护电路：

防护等级 III

重量 62 g

偏光滤镜 ✔

外壳材料 塑料, PBT/PC

材料、光学元件 塑料, PMMA

外壳防护等级 IP67

供货范围 反光板 P250, 固定螺母（2 x）

运行环境温度 –25 °C ... +55 °C

存储环境温度 –40 °C ... +70 °C
