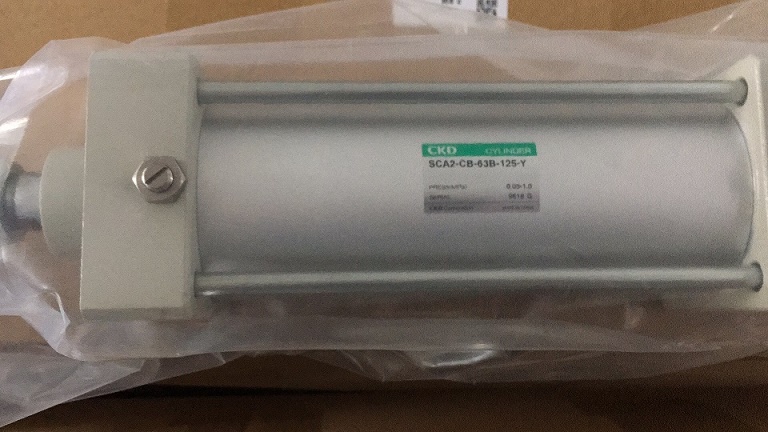

ckd喜开理普通型拉杆气缸SCA2-00-50B-100

ckd喜开理普通型拉杆气缸SCA2-00-50B-100

普通型拉杆型气缸的中口径(Φ40〜Φ100）系列。

产品种类丰富，采用CKD独创的密封件结构，长寿命、高性的气缸。

【轻量、高耐腐蚀】

两端盖、活塞以及气管及主要部件均采用铝材。

提高了轻量化、耐腐蚀性与耐冲击性。

【可轻松变更安装部件及变更为带开关】

安装部件具有兼容性，因此可简单地进行变更，便于库存管理。

由于磁环为标配，因此只需直接安装适合目的的检测开关，即可将机种变更为带开关气缸。

SCA2-00-80B-1200/Z

SCA2-00-80B-1300/Z

SCA2-00-80B-1400/Z

SCA2-00-80B-1500/Z

SCA2-00-80B-1600/Z

SCA2-00-80B-1700/Z

SCA2-00-80B-1800/Z

SCA2-00-80B-1900/Z

SCA2-00-80B-2000/Z

SCA2-00-80B-2250/Z

SCA2-00-80B-2500/Z

SCA2-00-100B-50/Z

SCA2-00-100B-75/Z

SCA2-00-100B-100/Z

SCA2-00-100B-150/Z

动作方式：双作用型

使用流体：压缩空气

高使用压力：1.0MPa

使用压力：0.05MPa

耐压力：1.6MPa

环境温度：-10至60度（不得冻结）

配管口径：RC1/4、RC3/8、RC1/2

允许行程误差：0至+0.9（360），0至1.0（1000）

使用活塞速度：50-1000MM/S

缓冲：气缓冲

耐压力  MPa        1.6

环境温度    度         -10-60（不得冻结）

配管口径               Rc1/4      Rc3/8        Rc1/2

行程允许误差mm         +0.9(-360)、+1.4（-1000）

                       0           0

使用活塞速度mm/s       50-1000（请在允许吸收能量范围内使用）

缓冲                   气缓冲

有效缓冲长度mm         14.6  16.6  16.6  20.6  23.6

给油                   不要（给油时请使用透平油1种ISOVG32)

              带缓冲   不带缓冲时，则不能吸收外部负荷产生的较大能量

允许吸收能量j

              不带缓冲  因此，建议同时使用外部缓冲装置

有效缓冲长度：14.6MM、16.6MM、20.6MM、23.6MM

　缸径? ：φ40mm

　配管螺纹种类?：Rc螺纹

　缓冲? :带两侧缓冲

　行程? ：100mm

　开关型号? ：有接点R0开关，导线长1m

　开关数? ：*带1个

　选择项? ： 缓冲针阀位置S

　附件? ：单耳环连接件

ckd喜开理普通型拉杆气缸SCA2-00-50B-100
