KFD2-SH-EX1.T.OP P+F隔离式安全栅技术参数

KFD2-SH-EX1.T.OP P+F隔离式安全栅技术参数

技术特点:

1通道隔离屏障，24 V直流电源（电源轨），经批准的干触点或SN/S1N传感器的输入，有源电压输出，继电器触点输出，故障指示输出，线路故障检测（LFD），符合IEC/EN 61508的SIL 3，符合EN/ISO 13849的PL d，外壳宽度：20 mm，通道数量：1通道，安全完整性等级（SIL）：SIL 3，额定电压：20。。。30 V DC，现场设备：SN/S1N传感器，现场设备[2]：无电压触点，线路故障检测

开关隔离器为危险区域的接近传感器供电，接收比例电流，将输入信号转换为数字输出信号，并将开关信号传输至DCS或PLC等控制设备。

开关隔离器由三个主要部件组成：电源、晶体管开关放大器和输出级。电流隔离将输入、输出和电源电路分离。

隔离器输入级按照DIN EN60947（NAMUR）进行设计。这意味着正常操作中的剩余电压约为8 VDC，短路电流约为8 mA。开关点通常在1.2-2.1 mA之间。

许多Pepperl+Fuchs隔离器为危险区域电路提供可选的导线断开和短路监测（由滑动开关激活）。这些隔离器具有三个输出，可以使用操作模式开关反转：继电器、有源晶体管和无源晶体管输出。

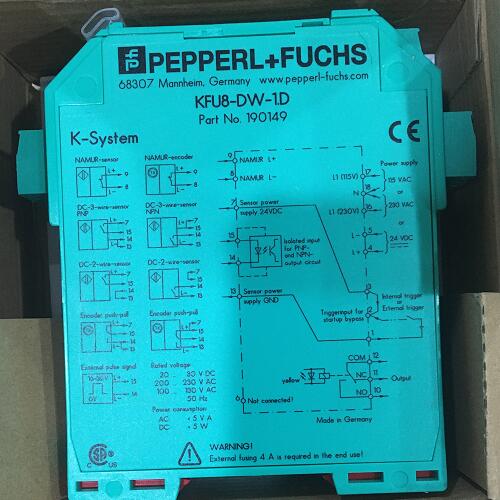

K-System设计用于多种应用，包括防爆模块和非防爆模块。

无论是简单的开关放大器或高性能组件，模块可以在DIN安装导轨上灵活组合，从而节省空间。

宽度为12.5mm的KC模块紧凑型单回路完整性或多通道KF模块宽度为20毫米或40毫米，用于包装密度可用200多种不同的屏障可用于覆盖大多数特殊应用

电源导轨可确保模块供电并且，由于不需要单独的布线，也减少了安装成本。

它还在中传输一个集体错误消息故障事件。接口模块检测到的故障通过馈电的无电压触点输出接线板主要用于接触控制器以及仪器信号。

为此，模块通过独特的快速锁定片安装在终端板上，因此不需要任何工具。

所有现场接线都直接连接到当标准系统电缆连接时，端接板控制系统的障碍。这种方法确保清洁安装，因为模块上没有布线系统易于维护。

产品型号:

KFD2-UFC-Ex1.D

倍加福UC10000-F260-IE8R2

ICDM-RX/PN-DB9/RJ45-DIN

 P+F 3RG6232-3JS00-PF

ODZ-MAH-CAB-R2  通讯电缆

 NBN40-U1K-N0

KFD2-SR2-Ex2.W

V1S-G-PG9

GLV18-6/73/120

ODZ-MAH-B15-M3

OHV200-F221-B15

KCD2-STC-Ex1.20

K-ADP-USB (P+F)

电容式接近开关CM18-08BPP-TWO

SJ5-N   倍加福

声波接近开关 UB2000-F42-E5-V15

CCB10-30GS60-E2

 读写头 IQT1-FP-R4-V1 倍加福

 NJ6-22-N-G PEPPERL+FUCH 2

NJ1,5-F2-E2-V3
