费斯托德国电磁阀/老虎阀MFH-3-1/4

费斯托德国电磁阀/老虎阀MFH-3-1/4

经典老虎阀

锥阀

全金属型式

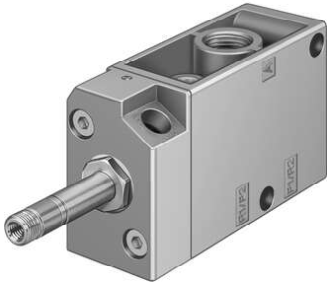

电磁阀

MFH-3-1/4

GTIN: 4052568002053

WX：壹捌九壹捌伍柒肆叁壹二

9964

阀功能 两位三通，常闭，单稳态

驱动方式 电控

宽度 30.5 mm

标准标称流量 800 l/min

工作气口 G1/4

工作电压 通过电磁线圈，须另外订购

工作压力 0.15 MPa ... 0.8 MPa

工作压力 1.5 bar ... 8 bar

结构特点 提动座

复位类型 弹簧复位

防护等级 IP65

公称通径 7 mm

网格尺寸 32 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

先导类型 先导驱动

流向 不可逆

符号 00991041

搭接 重叠

关闭时间 29 ms

打开时间 10 ms

0 信号的大正向测试脉冲 2200 µs

信号为 1 的大负向测试脉冲 3700 µs

线圈的特性参数 请参阅电磁线圈，须另外订购

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

储存温度 -20 °C ... 60 °C

介质温度 -10 °C ... 60 °C

环境温度 -5 °C ... 40 °C

产品重量 320 g

电气接口 通过 F 型线圈，须另外订购

安装方式 要么：

在气路板上

带通孔

先导排气口 82 M5

气接口，气口 1 G1/4

气接口，气口 2 G1/4

气接口，气口 3 G1/4

密封件材料 NBR

外壳材料 压铸铝

电磁阀

MFH-3-1/4-S-EX

GTIN: 4052568169510

535901

阀功能 两位三通，常闭，单稳态

驱动方式 电控

宽度 30.5 mm

标准标称流量 800 l/min

工作气口 G1/4

工作电压 通过电磁线圈，须另外订购

工作压力 -0.095 MPa ... 1 MPa

工作压力 -0.95 bar ... 10 bar

结构特点 提动座

复位类型 弹簧复位

ATEX 气体类别 II 2G

ATEX 防尘类别 II 2D

气体防爆阻燃类型 Ex h IIC T4 Gb

防尘防爆阻燃类型 Ex h IIIC T130°C Db

防爆环境温度 -5°C <= Ta <= +40°C

防护等级 IP65

公称通径 7 mm

网格尺寸 32 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

先导类型 先导驱动

先导气源 外部

流向 可逆

符号 00992879

搭接 重叠

先导压力 Mpa 0.1 MPa ... 0.8 MPa

先导压力 1 bar ... 8 bar

关闭时间 29 ms

打开时间 10 ms

0 信号的大正向测试脉冲 2200 µ

信号为 1 的大负向测试脉冲 3700 µs

线圈的特性参数 请参阅电磁线圈，须另外订购

防爆 区 1 (ATEX)

Zone 1 (UKEX)

区 2 (ATEX)

区 21 (ATEX)

Zone 21 (UKEX)

区 22 (ATEX)

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

储存温度 -20 °C ... 60 °C

介质温度 -5 °C ... 40 °C

先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度 -5 °C ... 40 °C

产品重量 320 g

电气接口 通过 F 型线圈，须另外订购

安装方式 要么：

在气路板上

带通孔

通风接口 M5

先导排气口 82 M5

先导气口 12 M5

气接口，气口 1 G1/4

气接口，气口 2 G1/4

气接口，气口 3 G1/4

密封件材料 NBR

外壳材料 压铸铝

费斯托德国电磁阀/老虎阀MFH-3-1/4
