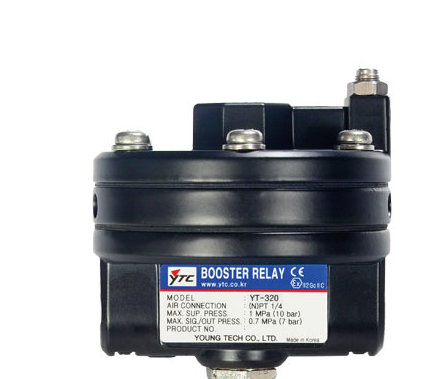

YTC韩国永泰气动放大器YT-300N1有库存

YTC韩国永泰气动放大器YT-300N1有库存

特性

1) 只放大流量,不放大压力

2) 通过旁通调节，提高控制阀的动作安全性。

3) 对于定位器的微小输入信号压力变化反应非常敏感，并能提供大流量气源给执行机构。

4)  产品采用不锈钢316材质，可适用于腐蚀性大的环境

测量精度是1%，工作环境是常温，结构型式是膜片式，工作压力是1.0（pa），外形尺寸是82*79（mm）

1、工作环境温度: -25 ~ +559C

2、相对湿度: 5~95%

3、气源压力: 0.14MPa(标准)、 0.25MPa. 0.4MPa; 大0.7MPa

4、信号范围: 20-100KPa、40-200KPa. 80-240KPa; 大500KPa

增速器与薄膜执行机构配套时，可用于20-100KPa. 40-200KPa. 80-240KPa信号范围， 当与活塞式执行机构配套时，可

用信号为0.5KPa.

5.信号与输出传送比: 1: 1

6.空气流量:≥10NM3/h(在气源0.14MPa， 输入信号为100KPa状态下的流量)

7.耗气量:≤90NL/h .

8、气源接口: NPT1/4”

连接形式分：PT和NPT连接，环境温度分：常温、高温、，

按材质分：铝合金和不锈钢，以及尺寸1/4和1/2以及3/4。

输入压力通过阀芯底座通路流入到输出接口(Output) 并输入到执行机构。

当输出压力增加到和信号压力相同时，阀芯重新

上升，总信号压力和输出压力保持相同。

YT-2300RDI1221

YT-2400LSH1200

YT-2400LSH1201

YT-2400LSH1202

YT-2400LSH1220

YT-2400LSH1221

YT-2400LSH1222

YT-2400RSH1200

YT-2400RSH1201

YT-2400RSH1202

YT-2400RSH1220

YT-2400RSH1221

YT-2400RSH1222

YT-2400RDH1200

YT-2400RDH1201

YT-2400RDH1202

YT-2400RDH1220

YT-2400RDH1221

YT-2400RDH1222

YT-2400RDH1200

YT-2400RDH1201

YT-2400RDH1202

YT-2400RDH1220

YT-2400RDI1221

YT-2400RDI1222

YT-2500LSN1200F(S)

YT-2500LSN1201F(S)

YT-2500LSN1220F(S)

YT-2500LSN1221F(S)

YT-2500RSN1200F(S)

YT-2500RSN1201F(S)

YT-2500RSN1220F(S)

*输入压力

 7kgf/?(100psi)

*输出压力

7kgf/?(100psi)

进／出压力比

1:1

 流量系数(Cv)

1.02

2.26

4.98

进／出连接口

PT(NPT)1/4

NPT1/2

(NPT)3/4

信号接口

PT(NPT)1/4

直线性

±1%(F.S.)

环境温度

-20~70℃(-4~158°F)

材质

压铸鋁

不锈钢

压铸鋁

压铸鋁

不锈钢

重量

0.5kg(1.1 Ib)

1.3kg(2.9Ib)

0.76kg(1.7Ib)

2.3kg(5.1Ib)

5kg(11Ib)
