日本5通先导式电磁阀SMC VQZ2420-5YZ1-C6

日本5通先导式电磁阀SMC VQZ2420-5YZ1-C6

型号 VQZ2420-5YZ1-C6

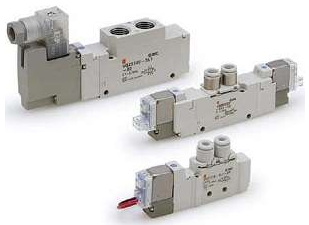

VQZ1000·2000·3000 系列 5通先导式电磁阀 直接配管型 插头引线组件 单体

集装式阀的3通阀和5通阀可组合安装

可安装在铝阀体集装式或DIN导轨上

集装式型号: VV5QZ12，VV5QZ15，VV5QZ22，VV5QZ25，VV5QZ32，VV5QZ35

系列2VQZ2000 阀宽15mm

机能43位中泄式

密封方式0间隙密封

规格-标准型

线圈电压5DC24V

导线引出方式YZDIN型插座式

手动操作方法-非锁定推压式(要工具型)

对应IP65-不对应

接管口径C6Φ6用快换接头

螺纹的种类-Rc

托架-无托架

阀体形式插头引线式

配管种类直接配管型

LED及过电压保护回路带指示灯·带过电压保护回路(+COM)

线圈规格标准

背压防止阀无背压防止阀

高使用压力0.7 MPa

使用压力0.1 MPa

大动作频率10 Hz

响应时间28 ms

消耗功率0.4 W

环境温度及使用流体温度-10～50℃

C值(P→A/B) 直接配管型1.1 dm³/(s·bar)

b值(P→A/B) 直接配管型0.23

Cv值(P→A/B) 直接配管型0.28

C值(A/B→E) 直接配管型1.4 dm³/(s·bar)

b值(A/B→E) 直接配管型0.20

Cv值(A/B→E) 直接配管型0.32
