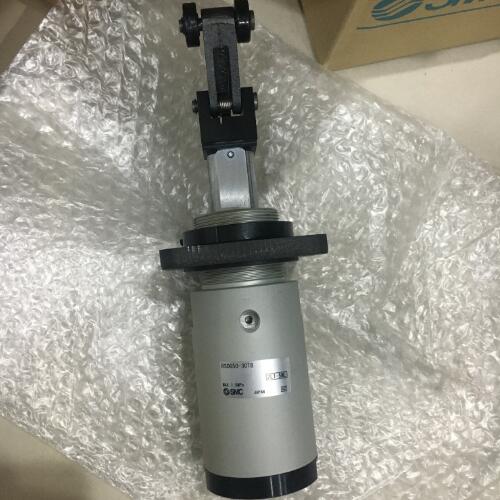

SMC止动气缸RSDG40-20D结构方式

SMC止动气缸RSDG40-20D结构方式

产品型号:

 ZFC75

PAX1112-02-N

10-CDG1WFN32-75Z-M9B

10-CDG1FN25-250Z

 RHCB20-420-M9BZ

RHCB20-420-M9BZ

SV2400-5FU

VP542-5DZ1-03F-M-X536

CJ2B6-20SRz

 D-M9PW

AW40-04BE-B

 AS2201F-02-10SA

VF3330-5DE1-02

PF3W721-F14-BT-M

PF3W711-F06-BT-M

 PF3W711-F10-BT-M

 PF3W740-F04-BT-M

AW40-04B-2-X419

RHCB20-420-M9BZ

IL211-N02-L

IDG10-02

ITV0090-2BL

VNA711A-50A-5DZ

气缸处于静止状态，从无杆侧和有杆侧交替输入使用压力使用压力，从活塞处（称为内泄露）及活塞杆和管接头处（称为外泄漏）的泄漏流量称为泄漏量。

气缸的泄漏量都应小于JIS B 837标准规定的指标。外泄漏不得大于3±0.15dmL/min（ANR），内泄漏量不得大于3±0.15DmL/min（ANR）。式中，缸径D和杆径d都以mm计

耗气量是气缸以速度运动时所需要的空气浏览，可以表示成：qr=0.0462D^2*um(P+0.102)

例如缸径D为10cm，速度为300mm/s，使用压力为0.6Mpa，则气缸的耗气量qr=0.046*10^2*300*(0.6+0.102)=968.76(L/min)，

因此选用cv值为1.0或有效截面积为18mm左右的电磁阀即可满足流量要求。

若气缸的使用压力为0.5Mpa，速度为200mm/s，则气缸的耗气量为qr=553.84。

如果缸径D为50cm，速度为300mm/s，使用压力为0.6Mpa，则气缸的耗气量为qr=242.19，因此选用cv值选用0.3左右的即可。

PS:非官方经验公式：耗气量=缸径（cm计）平方再乘以系数10（此时使用压力为0.6MPa，速度为300mm/s）

选型数据:

内置磁环 D 内置磁环

缸径 40 缸径 40mm

通口的种类 - Rc

气缸行程 20 气缸行程 20mm

动作方式 D 双作用

杆端形状 - 圆柱型

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

磁性开关安装件 - 无

订制规格 - 标准

SMC止动气缸RSDG40-20D结构方式
