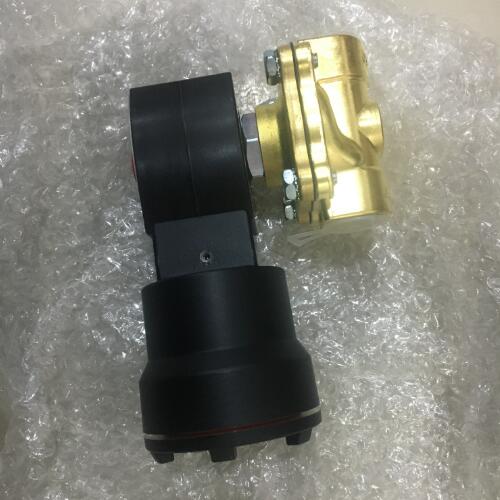

ASCO电磁阀VCEFCM8210G127V 24DC构造简图

ASCO电磁阀VCEFCM8210G127V 24DC构造简图

参数简介:

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

端口类型NPTF、G (ISO 228/1)

功能两通 - 2/2 常闭、两通 - 2/2 常开

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

流量0.86 至 12 kv 以上

电压24 AC、110 AC、115 AC、12 DC、12 至 24 DC

是一组经济高流量电磁阀，适用于液体、腐蚀性和空气/惰性气体工况。这些两通阀门由弹性材料制成，额定压力和尺寸范围较广，使用寿命长且内部泄漏少。适用于工业应用，包括洗车设备、空气压缩机、泵、洗衣机和工业用水控制。

阀门致动电磁

可提供无铅版本，以符合安全饮用水法案的规定

型号可控制温流体，包括液氮 (-320° F/-194° C)、液氩 (-303° F/-184° C) 和液氧 (-297° F/-181° C)

可以应用于洗衣机、锅炉和热交换器的热水（不过 210 °F）回路

是商业和工业气体燃烧器中高压控制应用的选择

用于控制谷物干燥器、焚烧炉和空间加热器中的液化石油气

阀体材质黄铜、不锈钢、无铅黄铜

介质腐蚀性液体/气体、空气、惰性气体、氨、

ASCO电磁阀VCEFCM8210G127V 24DC构造简图
