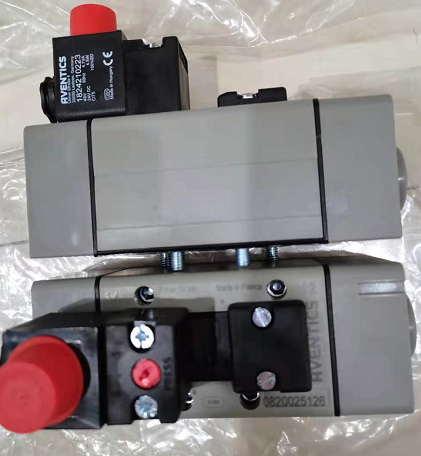

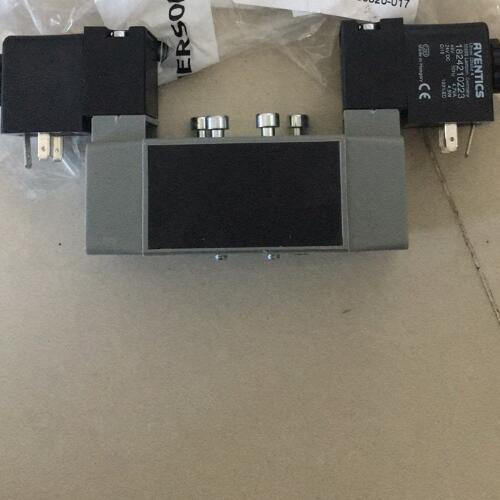

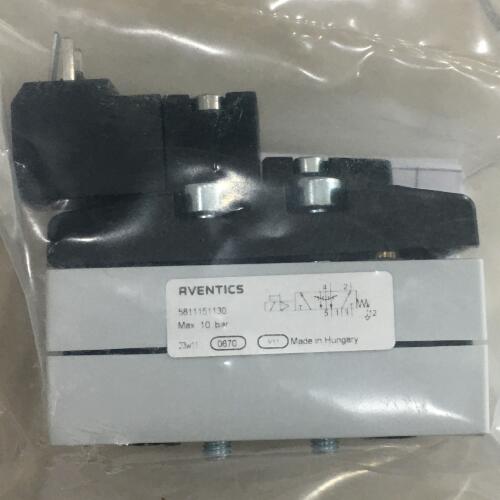

简要说明AVENTICS二位五通换向阀5812180080

简要说明AVENTICS二位五通换向阀5812180080

功能简介:

工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

这种变换阀在石油、化工中有着广泛的应用，在合成氨造气系统中为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。

换向阀是具有两种以动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。靠阀芯与阀体的相对运动的方向控制阀。有转 阀式和滑阀式两种。按阀芯在阀体内停留的工作位 置数分为二位、三位等;按与阀体相连的油路数分为 二通、三通、四通和六通等;操作阀芯运动的方式有 手动、机动、电动、液动、电液等型式。

额定流量Qn2700 l/min

换向原理5/2

压缩空气 接口 出口按照标准ISO 5599-1制造的接地板

操作元件单线圈

密封原理软密封

先导外部的, 内部

标准ISO 5599-1

预控阀的宽度30 mm

阀门结构形式滑阀

组合原理↩（闭锁原理）单重底板原理

连接类型底板连接

压缩空气连接 排气按照标准ISO 5599-1制造的接地板

流动电导系数C10.8 l/(s*bar)

带有导线盒的基础阀门不带先导阀的基阀
