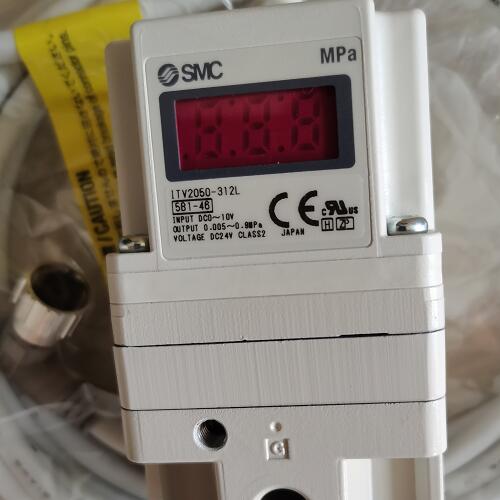

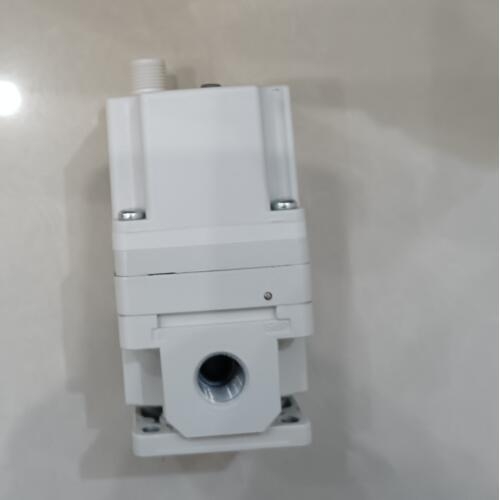

ITV2050-312L电气比例阀SMC结构分析

ITV2050-312L电气比例阀SMC结构分析

功能特点:

电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面，应用领域日益拓宽。电气比例阀快易优自动化选型与收录，研发插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。

供给压力 1.0MPa

输入信号增大，供气用电磁阀先导阀1换向，而排气用电磁先导阀7处于复位状态，则供气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正，直到输出压力与输入信号成一定比例为止，从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构，故阀对杂质不敏感，性高。

消耗电流 0.12A

输入阻抗电压型 6.5kΩ

直线性 ±1%F.S.

迟滞 0.5%F.S.

重复性 ±0.5%F.S.

灵敏度 0.2%F.S.

温度特性 ±0.12%F.S.

环境温度及使用流体温度 0~50℃

输出压力显示精度 ±2%F.S.±1digit

通过电气比例信号，实现对压缩空气的无级控制

●灵敏度：0.2kPa(100kPa)

●直线性：±1%以内(F.S.)

●迟滞：0.5%以内(F.S.)

●通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
