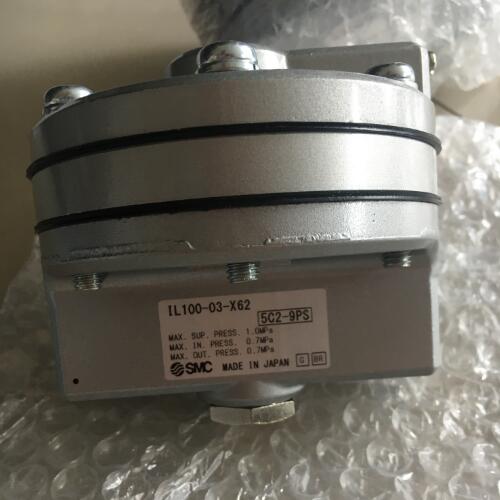

IL100-03-L增速继动器SMC连接方式

IL100-03-L增速继动器SMC连接方式

功能特点:

增速继动器的目的是增加气动执行机构的动作速度，例如气缸和薄膜机构等。当定位器输出气量相对容量较大的气动执行机构较小时，而又需要气动执行机构有较大的动作速度时，就需要这个设备了，它的入口接气源，出口接执行机构，信号由定位器来提供。

螺纹的种类 - Rc

连接口径 03 3/8

附件 - 无

追记号 L 温用(-30～60℃)

信号压力从SIG端口进入输入室q，并作用在隔膜A w上，并在隔膜上施加向下的力B.e。

当输入室q的力过隔膜Be的力时，内阀y插入，允许空气流出二次供给口。

在信号压力排气时，供给阀关闭，排气流路t打开，以允许二次空气供应到大气。

输入和输出端口由针阀r连接。调整可确保在信号和输出电源之间发生均衡。

上述功能允许音量信号提供高音量输出对于信号输出，压力比保持为（1:1）。

用于计测装置与操作部间的配管距离非常长或操作部内容量很大的场合

●操作部的驱动速度大幅提高
