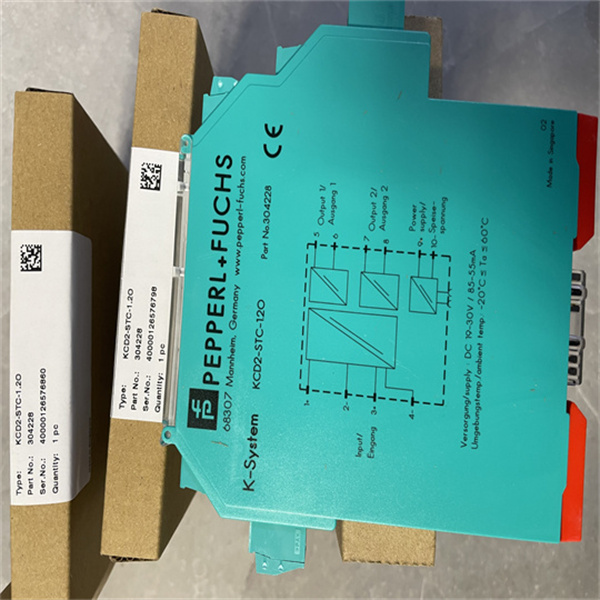

P+F发射器电源KCD2-STC-EX1.2O.ES

P+F发射器电源KCD2-STC-EX1.2O.ES

连接电源轨或端子9+、10

额定电压Ur-19。.30伏直流电

波纹在供应公差范围内

在20mA传输电流下功耗约为1.4W，两个输出均为250Ω

功耗2 W

输入

连接侧现场侧

连接端子1+、2-（水槽）；3+，4-（来源）

输入信号0/4。..20毫安

电压降端子3、4：20mA时≤6.1V

短路电流端子1+、2-：25mA

输入电阻端子1+、2-：大500Ω（BRAIN）

（250Ω负载）

可用电压端子1+、2-：20mA时≥16V，4mA时≥18.5V

输出

连接侧控制侧

连接源：端子5-、6+； 7-, 8+

水槽：端子5+、6-、7+、8

加载通道1:0。.500Ω（20 mA）/>1 MΩ（5 V）

频道2:0。.500Ω（20 mA）/>1 MΩ（5 V）

输出信号0/4。..20mA或0/1。..5伏

纹波大50µA rms

转移特性

偏差Iout<20µA（0.1%）；Vout<10 mV（0.2%），包括校准、线性、滞后和

20°C（68°F）时电源电压波动，0/4。..20毫安，0/1。..5伏

环境温度电流输出的影响：0.25µA/K

电压输出：80µV/K

频率范围场侧进入控制侧：带宽为0.5Vpp信号0。.6kHz（-3dB）

控制侧进入场侧：带宽为0.5Vpp信号0.3。.6kHz（-3dB）

稳定时间6ms

上升时间/下降时间2ms

电流隔离

输出/电源功能缘，额定缘电压50 V AC

输出/输出功能缘，额定缘电压50 V AC

指示器/设置

显示元件LED

控制元件DIP开关

通过DIP开关进行配置

正面标签空间

指令符合性

电磁兼容性

指令2014/30/EU EN 61326-1:2013（工业场所）

一致性

电磁兼容性NE 21:2012

EN 61326-3-2:2008

防护等级IEC 60529:2001

电击防护UL 61010-1:2012

环境条件

环境温度-20。60°C（-4…140°F）

环境温度范围扩展至70°C（158°F），请参阅手册

必要的安装条件

机械规格

防护等级IP20

连接螺钉端子

质量约为100克

尺寸12.5 x 124 x 114毫米（0.5 x 4.9 x 4.5英寸）（宽x高x深），外壳类型A2
