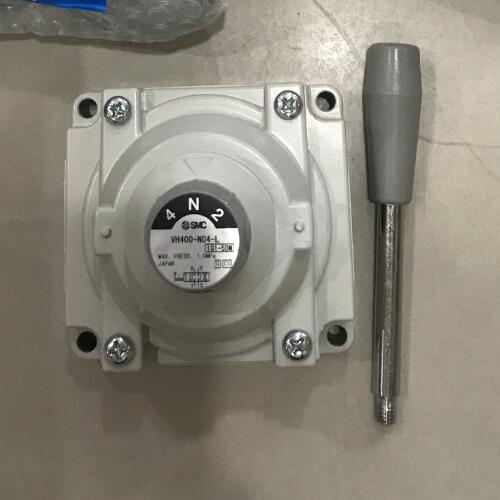

SMC手控阀VH401-N04选购条件

SMC手控阀VH401-N04选购条件

主体尺寸 4 1/2 基准

配管及安装方法 0 配管方向:侧; 安装方法:阀体

机能 1 3位中泄式

螺纹的种类 N NPT

使用圧力 [MPa] 1.0 MPa

2通和3通SMC电磁阀有常通式和常闭式之分。无控制信号时，P、A相同为常通式（一般用N.O.表示）；P、A断开则为常断式（一般用N.C.表示）。若通道内的流动方向不限定，则称为通断式阀。常通式和常断式SMC电磁阀，不得逆向流动，因逆向压力会造成单向型密封圈不密封或密封失效。

阀芯的工作位置简称“位”。阀芯有几个工作位置的阀就是几位阀。有两个通口的二位阀称为二位二通阀，可以实现气路的通或断。有三个通口的二位阀称为二位三通阀。三位阀有三个工作位置。

电磁阀体积小，流体能力大。由于体积小，孔也小，故要求空气质量高。

按控制数可分成单控式和双控式。单控式是指阀的一个工作位置由控制信号（控制信号可以是电信号、气信号、人力信号或机械信号等），另一工作位置是当控制信号消失后，靠其它力来获得（称为复位方式）。靠弹簧力复位称为弹簧复位；靠气压力复位称为气压复位；靠弹簧力和气压力复位称为混合复位。双控式是指阀有两个控制信号。

耐压力 [MPa] 1.5 MPa

环境温度及使用流体温度 -5～60℃

给油 给油式 / 不给油式

操作角度 90°

C值(P→A/B) 底板配管型:侧面配管 17.5 dm³/(s·bar)
