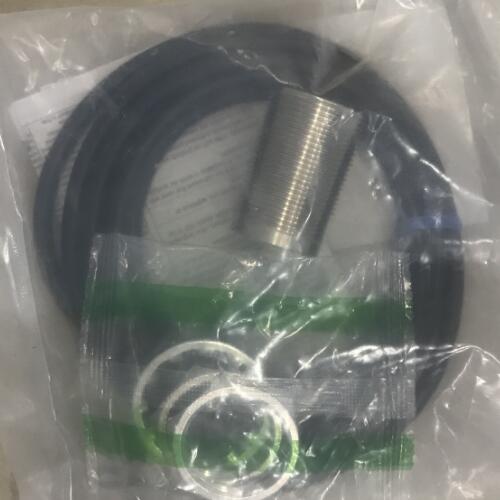

讲解omron位置传感器E2E-X10MC1L18 2M

讲解omron位置传感器E2E-X10MC1L18 2M

保护电路 电源反接保护、浪涌吸收、负载短路保护、输出反接保护

环境温度范围 工作时：0ºC～+85ºC、保存时：-15ºC～+85ºC(无结冰、无结露)*3

环境湿度范围 工作时、保存时：各35～95%RH(无结露)

耐电压 AC1,000V 50/60Hz 1min充电部整体与外壳间

信号盘是传感器的信号转子，压装在传感器轴上。在靠近信号盘的边缘位置制作有均匀间隔弧度的内、外两圈透光孔。其中，外圈制作有360个透光孔（缝隙），间隔弧度为1°（透光孔占0.5°，遮光孔占0.5°），用于产生曲轴转角与转速信号；内圈制作有6个透光孔（长方形孔），间隔弧度为60°，用于产生各个气缸的上止点信号，其中有一个长方形的宽边稍长，用于产生气缸1的上止点信号。

振动(耐久) 10～55Hz 双振幅1.5mmX、Y、Z各方向2h

冲击(耐久) 1,000m/s2X、Y、Z各方向10次

凸轮轴位置传感器一般都用CIS表示。凸轮轴位置传感器的功用是采集配气凸轮轴的位置信号，并输入ECU，以便ECU识别气缸1压缩上止点，从而进行顺序喷油控制、点火时刻控制和爆燃控制。此外，凸轮轴位置信号还用于发动机起动时识别出点火时刻。因为凸轮轴位置传感器能够识别哪一个气缸活塞即将到达上止点，所以称为气缸识别传感器。

保护结构 IEC60529标准IP67

连接方式 导线引出型(标准导线长2m)、接插件中继型(标准导线长0.3m)、

温度的影响 0～+85ºC的温度范围内+23ºC时的检测距离的±20%以内

电压的影响 在额定电源电压的±15%范围内，额定电源电压时的检测距离的±1.5%以内

绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间

讲解omron位置传感器E2E-X10MC1L18 2M
