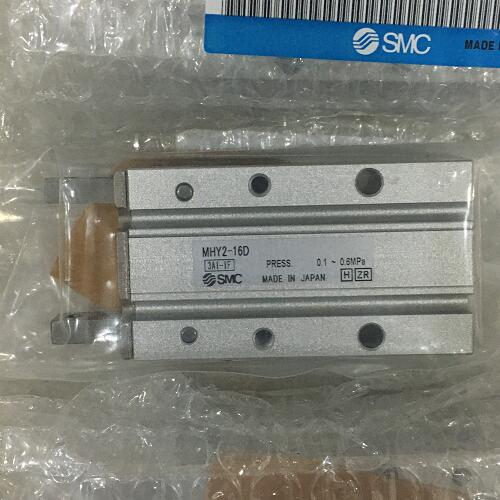

描述SMC气爪 凸轮式MHY2-16D-M9N

描述SMC气爪 凸轮式MHY2-16D-M9N

流入气缸内的气体温度称为介质温度。气缸所处工作场所的温度称为环境温度。

停电和紧急停止时，为防止由于气缸动作引起人身及装置损伤时，可让气缸内的压力保持不变或全部排空的方式。

停电和紧急停止后的复位，回路应设计成用手动让气缸返回至各自规定的位置后，再进行自动操作。让气缸返回至规定位置时，用减压阀将压力降下进行操作为好。长时间停止供气、不运转的机械要复位时，也要作同样的考虑。

重复精度 ±0.2 mm

缸径 16 缸径 16mm

手指可选项 - 标准螺孔安装方式

磁性开关型号 M9N 无触点磁性开关, 直接出线式, 带指示灯, 3线式(NPN), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)

使用圧力 [MPa] 0.6 MPa

环境温度 -10～60℃

气缸的空气消耗量是指气缸做一次往复运动所消耗的空气量Vc，气缸做一次往复运动，气缸至换向阀之间的配管所消耗的空气量为Vt。

在活塞杆的轴向施加负载率为50%的负载，向气缸的两腔交替通入使用压力，调节速度控制阀，使活塞运动速度达到200mm/s，活塞沿全行程作往复运动，气缸仍保持合格的累计行程称为耐久性。即在耐久性行程范围内，气缸的使用压力、耐压性能、泄漏量仍符合要求。

一般情况下，气缸的耐久性指标不低于3000km。实际气缸的耐久性与气缸的使用状态、活塞速度、润滑状况的等许多因素有关。

气缸处于静止状态，从无杆侧和有杆侧交替输入使用压力和使用压力，从活塞处（称为内泄露）及活塞杆和管接头处（称为外泄漏）的泄漏流量称为泄漏量。

气缸的泄漏量都应小于JIS B 837标准规定的指标。外泄漏不得大于3±0.15dmL/min（ANR），内泄漏量不得大于3±0.15DmL/min（ANR）。式中，缸径D和杆径d都以mm计。

描述SMC气爪 凸轮式MHY2-16D-M9N
