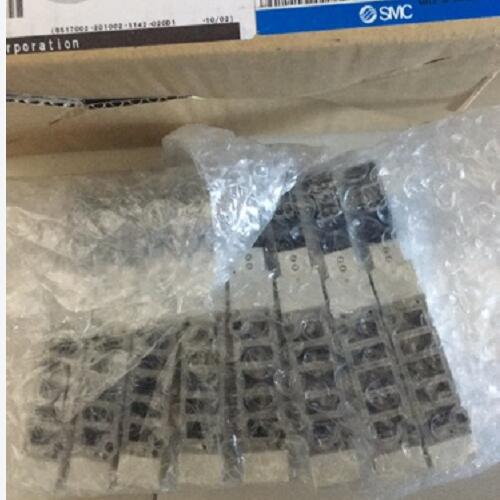

换向阀SMC部件一览SV1100-5FU

换向阀SMC部件一览SV1100-5FU

只允许气流沿一个方向流动的控制阀叫单向型控制阀，如单向阀、梭阀、双压阀和快速排气阀等。可以改变气流流动方向的控制阀叫做换向型控制阀，如二位三通阀、三位五通阀。

电磁控制：电磁线圈通电时，静铁心对动铁心产生电磁吸力，利用电磁力使阀芯切换，以改变气流方向的阀，称为电磁控制换向阀，简称电磁阀。这种阀易于实现电-气联合控制和复杂控制，能够远距离操作，故得到广泛使用

气压控制：靠气压力使阀芯切换以改变气流方向的阀称为气压控制换向阀，简称气控阀。这种阀在易燃、易爆、潮湿、粉尘大、强磁场、高温等恶劣工作环境中，以及不能使用电磁控制的环境中，工作安全可靠、寿命长。但气压控制阀的切换速度比电磁阀慢。气压控制可分成加压控制、泄压控制、压差控制和延时控制。

 当电磁线圈不通电时，阀芯在弹簧力作用下处于上端位置，这时从图中可以看出，入口空气被封住，出口和排气口相通，即电磁阀处于排气状态；当电磁阀通电时，阀芯受电磁铁电磁力吸引克服弹簧力向下移动，这时从图中可以看出，入口空气可以通向出口，而出口与排气口不相通，即电磁阀处于供气状态；当电磁阀失电后，阀芯靠弹簧力复位，又处于排气状态。

SMC电磁阀就是这样通过阀芯位置的改变来来改变和控制压缩空气流动的方向

单体式有直接配管和底板配型。直接配管型有螺纹连接方式和快换接头连接方式。集装式有整块集装板和组合型集装板。

组合集装式，可在DIN导轨上，简单的进行集装位数的增减。

先导式气阀由先导阀和主阀组成，依靠先导阀输出的气压力，通过控制活塞等推动主阀芯换向的那部分称为主阀。通径大的换向阀大都为先导式换向阀。先导阀又分成内部先导式和外部先导式。先导控制的气源是主阀提供的为内部先导式；先导控制的气源是外部供给的为外部先导式。外部先导式换向阀切换不受换向阀使用压力大小的影响，故换向阀可在低压或真空压力条件下工作。
