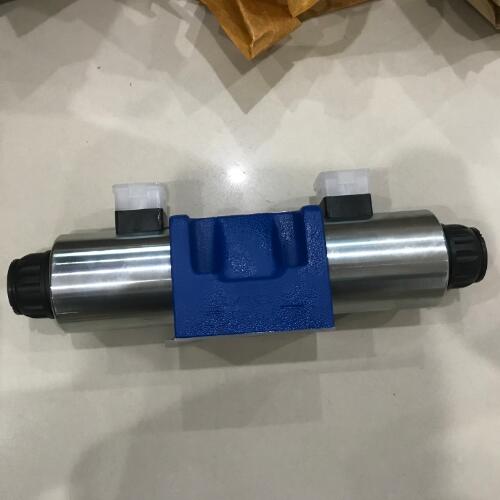

力士乐伺服阀4WE10-J50/EG24N9K4/M用途

力士乐伺服阀4WE10-J50/EG24N9K4/M用途

类型DB和DBW的压力控制阀是先导式溢流阀。它们用于工作压力的限制(DB）或压力限制以及电磁线圈操作卸载(DBW)。

通道P或B中的压力通过插头(6)以模拟实际值（0至10 V或4至20 mA）的形式提供。在设定值为零的情况下，控制电子设备仅向比例磁体施加控制电流，并且建立设定压力。通过DIL开关（9），集成压力调节器可以适应各种应用）。

WE型方向阀是电磁铁操作的方向滑阀。它控制液流的开启﹐关闭和流动方向。

阀门被机械地设置为压力。对于系统压力的成比例降低，在控制电子设备上预设设定值。根据设定点，电子设备用电流控制磁线圈

当磁铁关闭时，先导控制活塞返回到起始位置。弹簧室（）相对于容器被释放。控制油从弹簧室（7）返回内部通过先导阀（4）返回到通道T（Y）。辅助致动装置（5）可选地允许先导控制活塞在没有磁激励的情况下移动。

电磁铁(2)的作用力经由推杆(5)作用于阀芯(3)上，推动它由静止位至终端位。这样﹐压力油液从P至A和从B至T,或者从P至B和从A至T导通。

溢流阀(DB)的基本构成是带主阀插件(3)的主阀(1）和带压力调节元件的导阀(2)。

如果连接B的直径不同于Ø D3或(Ø D3*)，则必须计算从盖支撑表面到孔中心的距离。4连接件B可以围绕连接件A的中心轴线布置。但是，必须注意不要损坏紧固孔和控制孔。

为了控制阀，使用外部控制电子设备（伺服放大器），其放大模拟输入信号（设定点），使得伺服阀通过输出信号以电流控制的方式被控制。

线圈并联连接在接线盒或放大器上（见图）。如果是串联连接，触点B和C必须连接。电桥E-F可用于插头正确连接的电气检测或电缆断裂检测。从A(+)到D(-)的电控制导致B→T的体积流动方向。反向电控制导致P→B的体积流动方向

电源电压和设定点被施加到设备插头。根据设定值，电子设备将输入信号转换成电流。比例磁体将电流转化为机械力，机械力直接通过电枢挺杆(5)传递作用在阀锥（4）上。阀锥（4）对抗通道P中的液压力。如果阀锥（4）上的液压力等于磁力，则达到设定的压力。通过在T之后增加/减少横截面P，压力保持在设定值。通道P或B中的压力由压力传感器检测，并由集成电子设备独立于体积流量进行调节。

力士乐伺服阀4WE10-J50/EG24N9K4/M用途
