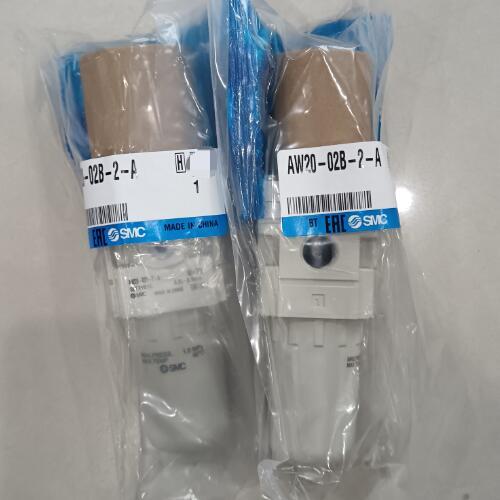

概述SMC2联件AW20-02BE-2-D

概述SMC2联件AW20-02BE-2-D

压力表·安装可选项 E 方形埋入式压力表(带限位指示器)

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

杯体 2 金属杯

排水出口可选项a - 带排水活门

  用2层透明杯体保护罩包覆外壳

  提高可视性：360°

●确保互换性

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。

当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。

外部先导电磁型大流量减压阀是在气控型减压阀的控制口直接连接一个二位三通电磁阀。

  确保AR(K)-B和面板安装互换

  托架、安装螺母为新旧通用

将过滤器和减压阀一体化，可省空间、省配管

●易于操作的手柄形状

●提高可视性&耐环境性

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 02 1/4

托架 B 带托架

浮子式自动排水器 - 无自动排水器

数字式压力开关 - 无数字压力开关

概述SMC2联件AW20-02BE-2-D
