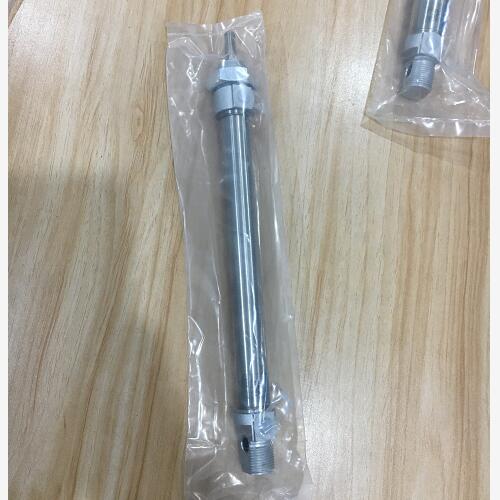

圆形气缸FESTO费斯托DSNU-20-100-P-A用途

圆形气缸FESTO费斯托DSNU-20-100-P-A用途

活塞杆气缸总是有一个带有驱动活塞的活塞杆，其运动由压缩空气控制。施加到活塞上的能量然后通过活塞杆传递到要移动的部件上。带活塞杆的气缸有双作用和单作用活塞杆气缸。

Festo 的气缸范围包括活塞杆和无杆气缸（直线驱动器）、摆动气缸、倍力气缸、多位置气缸和阻挡气缸，以及夹紧气缸、带直线导轨的气缸以及气囊式和膜片式气缸。另外，我们还提供许多标准气缸，具有标准化的尺寸和安装接口。符合特定标准的气缸具有相同的尺寸。圆形结构 (ISO 6432)、紧凑型结构 (ISO 21287) 的活塞杆气缸以及型材气缸和拉杆式气缸 (ISO 15552) 都设有标准。

工作压力1 bar ... 10 bar

工作模式双作用

因此，必须确保在设计和组装过程中系统的所有区域都可以很好地冲洗，以避免氯离子浓度过高。

要实现 3 个位置，须将两个相程长度的气缸相互连接。要实现 4 个位置，须将两个不程长度的气缸相互连接。

需要注意的是，如果活塞杆一端是固定的，则由缸筒执行运动。气缸必须连接可移动的管道接头。

工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L

洁净室适用性，根据ISO 14644-14 6 级，符合 ISO 14644-1

环境温度-20 °C ... 80 °C

端位的冲击能量0.2 J

6 bar 时的理论力值，返回行程158.3 N

气缸是使用压缩空气进行运动的元件，这就是它们也被称为压缩空气缸的原因所在。气缸对于许多应用领域来说是一种特别经济高效的解决方案，即使在恶劣的环境条件下也是如此，并且非常易于调试。介于 10 mm/s 至 3 m/s 之间的速度均可实现。由于空气的可压缩性，气缸坚固而灵活，这也使它们能够抵抗高外力。

由于采用圆形设计，圆形气缸甚至可以安装在狭小的空间内。所有圆形气缸的共同点是工作性能优异，使用寿命长，安装快捷方便。活塞杆气缸既可作为双作用和单作用驱动器，也是符合 ISO 6432 标准的气缸。
