SMC双作用空间气缸CDQ2B80-30DMZ

SMC双作用空间气缸CDQ2B80-30DMZ

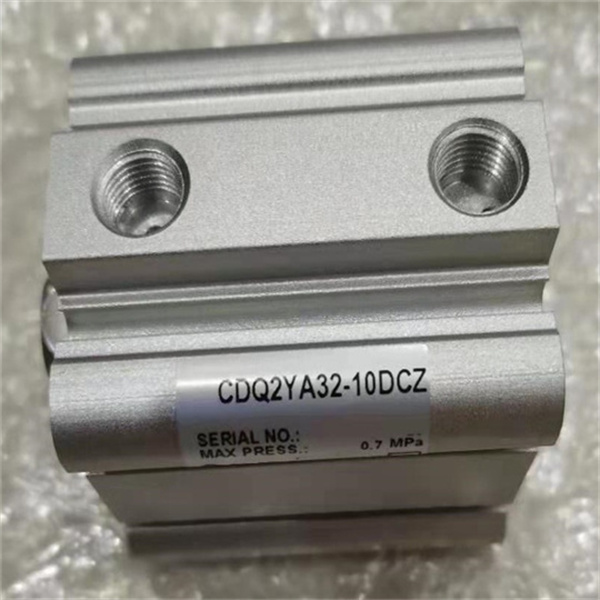

CQ2 Z 系列 薄型气缸:标准型/单杆双作用

追加Φ4, Φ6, Φ10   [New]

Φ4～Φ200的阵容

节省空间气缸，薄形、装置紧凑型设计

可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)

磁性开关不突出表面

新追加双耳环型、小型脚座型

质量：减少5%到13%(和以前的CQ2系列相比)

安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)

带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

内置磁环 D 内置磁环

安装方式 B 通孔式(标准)

形式 - 气压式

缸径 80 缸径 80mm

通口螺纹的种类 - Rc/M螺纹

气缸行程 30 气缸行程 30mm

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

缸体可选项 M 杆端外螺纹

磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

安装螺钉同包 - 无安装螺钉

杆端安装件 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

配管口径 3/8

适用流体 空气

动作方式 单杆双作用

杆端螺纹的种类 M

杆端外螺纹尺寸 M22X1.5

使用圧力 [MPa] 0.05 MPa

使用圧力 [MPa] 1.0 MPa

耐压力 [MPa] 1.5 MPa

给油 不给油式

使用流体温度 値 [°C] -10 °C

使用流体温度 値 [°C] 60 °C

环境温度 值 [°C] -10 °C

环境温度 值 [°C] 60 °C

使用活塞速度 值 [mm/s] 50 mm/s

使用活塞速度 值 [mm/s] 500 mm/s

行程长度允差 值 [mm] 0 mm

行程长度允差大值 [mm] +1.0 mm

允许动能 [J] 1.36 J

活塞杆直径 [mm] 25 mm

理论推力 IN [N] (使用圧力 0.3 MPa) 1360 N

理论推力 IN [N] (使用圧力 0.5 MPa) 2270 N

理论推力 IN [N] (使用圧力 0.7 MPa) 3170 N

理论推力 OUT [N] (使用圧力 0.3 MPa) 1510 N

理论推力 OUT [N] (使用圧力 0.5 MPa) 2510 N

理论推力 OUT [N] (使用圧力 0.7 MPa) 3520 N
