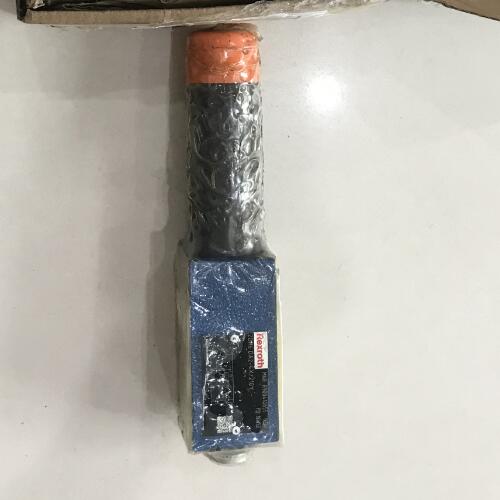

力士乐ZDR6DB2-4X/25YM减压阀作用

力士乐ZDR6DB2-4X/25YM减压阀作用

电磁铁(2)的作用力经由推杆(5)作用于阀芯(3)上，推动它由静止位至终端位。这样﹐压力油液从P至A和从B至T,或者从P至B和从A至T导通。

溢流阀(DB)的基本构成是带主阀插件(3)的主阀(1）和带压力调节元件的导阀(2)。

施加在通道P上的压力作用于主滑阀(3)。同时，通过带有喷嘴（4,5）的控制线（6,7），端口P的压力作用于主滑阀(3)的弹簧加载侧。通过连接孔(9)，压力同时作用于比例先导控制阀（11）的阀芯（10）。

先导阀芯（10）处的液压力与比例电磁阀（12）的指令值相关力相抗衡。如果液压力电磁阀的力，先导阀芯（10）将开启。此时，先导油可以通过控制线（13）流入端口Y（14），并返回油箱；因此，主滑阀(3)上会产生压力降。

力矩电机的线圈处的电输入信号经由永磁体在电枢上产生力，该力与弯曲管一起产生扭矩。结果，通过螺栓连接到弯曲管的挡板从两个控制喷嘴之间的中心位置移动，并且在控制活塞的端面上产生压差。压差引起活塞位置的变化，由此压力连接连接到一个用户连接，同时另一个用户连接连接到回流连接。关于特殊号码它是一个3/3通伺服阀，因此根据输入信号，P连接到B或B连接到T。通道A在控制范围内总是被阻塞的。

在阀门的工作范围内，阀芯（15）由弹簧（16）固定在阀座（17）上，从而保持关闭状态。如果预当主阀芯(3)在弹簧室内的压力阀门的允许设定压力时，阀芯（15）会被压向压缩弹簧（16），从而打开与弹簧室的连接。通过端口Y（14），先导油流入油箱。由于控制线（6,7）的作用，主阀芯(3)处产生压力下降。

线圈并联连接在接线盒或放大器上（见图）。如果是串联连接，触点B和C必须连接。电桥E-F可用于插头正确连接的电气检测或电缆断裂检测。从A(+)到D(-)的电控制导致B→T的体积流动方向。反向电控制导致P→B的体积流动方向

R930058334

R930058344

R900021267

R901393577 OD02360130OC00

R900596754 DR20-5-5X/315YM

R901054483 4WRA10EA00-2X/G24K4/V-828

R928006872 2.0250 PWR10-B00-0-M

R928006916 2.0400 PWR6-A00-0-M

R928037343 7.006 H3XL-S00-0-M

R928017041 16.9801/R PWR20-F00-0-M

R928022312 2.0130 PWR10-B00-0-M

R901017022 Z5L

R901466597 HM20-2X/250-C-K35-N

R901456334 HM20-2X/400-C-K35-N

R901466599 HM20-2X/315-C-K35-N
