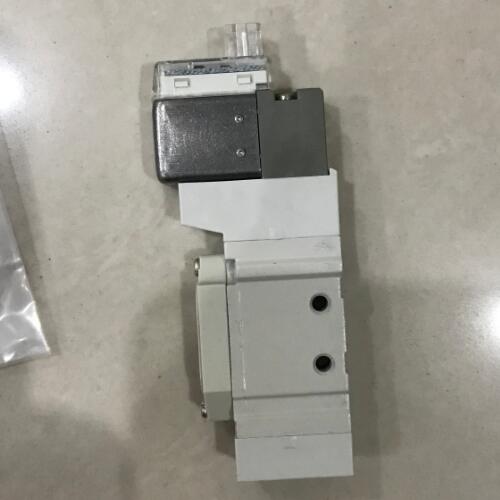

直接配管型电磁阀SMC介质SY3120-5G-M5

直接配管型电磁阀SMC介质SY3120-5G-M5

机能 1 2位单电控

线圈规格 - 标准

交流电磁阀有蜂鸣声，行程大，吸力大。直流电磁阀不存在蜂鸣声，行程大时，吸力很小，即启动力小。交流电磁阀气动电流大，有时是保持电流的10倍以上，若动铁心被卡住，启动电流持续流过，线圈发热厉害，甚至被烧毁。交流电磁阀不宜频繁通断。寿命不及直流电磁阀长。直流电磁阀的电流取决于线圈电阻，与行程大小无关。故动铁心卡住时不会烧毁线圈。直流电磁铁可频繁通断，工作安全可靠。但错节高电压，流过电流过大时，仍会烧毁线圈。

对二位阀，两个阀分别由一个控制信号获得。当控制信号消失，另一个控制信号未加入时，能保持原有阀位不变的，称为具有记忆功能的阀。对三位阀，每个控制信号控制一个阀位。当两个信号都不存在时，靠弹簧力和（或）气压力使阀芯处于中间位置（简称中位或零位）

＊阀不用卸下，便可更换快换接头。

先导式气阀由先导阀和主阀组成，依靠先导阀输出的气压力，通过控制活塞等推动主阀芯换向的那部分称为主阀。

额定电压 5 DC24V

导线引出方式 G 直接出线式导线长度300mm

LED及过电压保护回路 - 无指示灯·过电压保护回路

手动操作 - 非锁定推压式

A·B接管口径 M5 M5X0.8

螺纹的种类 - Rc

3通阀和5通阀可混合安装

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9
