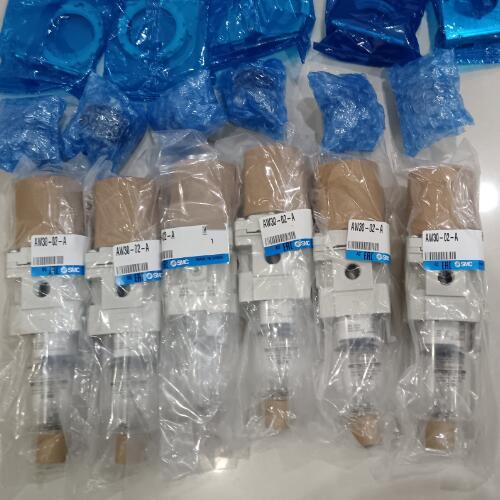

SMC气源两联件AW30-02BG-D部件一览

SMC气源两联件AW30-02BG-D部件一览

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 02 1/4

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

杯体 - 聚碳酸酯杯

排水出口可选项a - 带排水活门

将过滤器和减压阀一体化，可省空间、省配管

●易于操作的手柄形状

  解锁时易于触摸

用压缩空气的作用力代替调压弹簧力以改变出口压力的阀，称为先导式减压阀。它调压时操作轻便，流量特性好，稳压精度高，压力特性也好，适用于通径较大的减压阀。

如进口压力不变，输出流量变化，使出口压力发生波动（增高或降低）时，依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆，仍能起稳压作用。当输出流量为零时，出口气压力通过反馈管进入膜片下腔，推动膜片上移，复位弹簧力推动阀杆上移，阀芯关闭，保持出口气压力一定。当输出流量很大时，高速流使反馈管处静压下降，即膜片下腔压力下降，阀门开度加大，仍能保持膜片上的力平衡。

调压完成后，将手轮压回，手轮被锁住，以保持设定压力一定。故称为锁定型手轮。

●提高可视性&耐环境性

  用2层透明杯体保护罩包覆外壳

  提高可视性：360°

●确保互换性

  确保AR(K)-B和面板安装互换

  托架、安装螺母为新旧通用

托架 B 带托架

浮子式自动排水器 - 无自动排水器

数字式压力开关 - 无数字压力开关

压力表·安装可选项 G 圆形压力表(带限位指示器)

SMC气源两联件AW30-02BG-D部件一览
