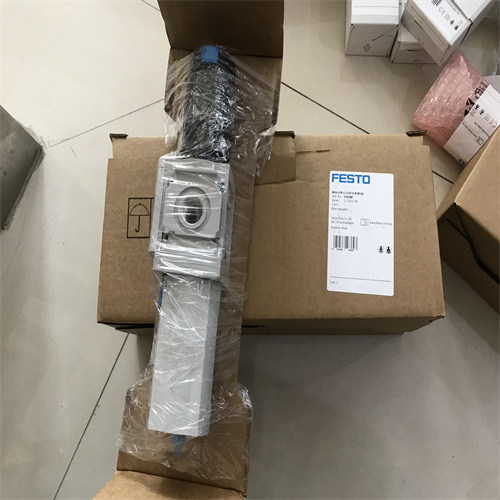

FESTO过滤减压阀MS9-LFR-AGF-D7-E-U-M-AG-BAR

FESTO过滤减压阀MS9-LFR-AGF-D7-E-U-M-AG-BAR

‌直动式减压‌（如MS4-LFR/MS6-LFR）：

‌调压过程‌：顺时针旋转调节旋钮压缩弹簧，推动膜片和阀芯下移，打开进气通道，气流进入阀腔。

‌动态平衡‌：出口压力通过感应孔反馈至膜片下方。当压力＞设定值时，膜片上抬使阀芯关小进气口；压力＜设定值时，弹簧推动阀芯开大进气口，实现自动稳压。

‌先导式减压‌（如MS12-LFR）：

‌先导控制‌：小型直动减压阀（导阀）输出控制气流至主阀膜片上腔，驱动主阀芯调节开度。

‌无耗气设计‌：部分型号采用特殊结构，控制过程不消耗压缩空气。

‌接口规格‌：常见1/8"、1/4"、3/8"（Mini/Midi系列）。

‌耐压等级‌：可选10bar或16bar版本。

‌排水方式‌：手动、半自动或全自动冷凝水排放器。

结构紧凑，将过滤器和减压阀组合在一个单元内

良好的颗粒分离，流量大迟滞小，调节特性好

两种压力调节范围: 0.5 ... 7 bar和0.5 ... 12 bar

两种压力表接口，安装灵活

带手动、半自动或全自动冷凝水排放

通过锁定旋转手柄，保护设定不被篡改

可选滤芯: 5 μm或40 μm

滤芯新产品 34

压力传感器（可选） 35

气接口M5 M7 Gx QS4 QS6 Gx G¼ Gy G¼ Gy G½ G¾ G½ G¾ G1

工作介质压缩空气

DI 直动式减压阀，带集成回流功能

带水分离合器的烧结式过滤器；MINI/MIDI：膜片式减压阀；MAXI：活塞式减压阀；油雾型自动可变节流式

安装方式   管式安装或支架安装

安装位置   垂直方向±5°

连接尺寸   G1/8,G1/4,G3/8,G1/2,G3/4,G1

输入压力   1~16bar

工作压力   1.5~12bar 0.5~12bar / 0.5~7bar

起雾流量   3 l/min

过滤精度   40μm / 5μm

凝度容量   22ml

温度范围   0~60℃

材料   壳体：压铸锌；

过滤杯和油杯：PC；

金属保护罩：铝合金；

FESTO过滤减压阀MS9-LFR-AGF-D7-E-U-M-AG-BAR
