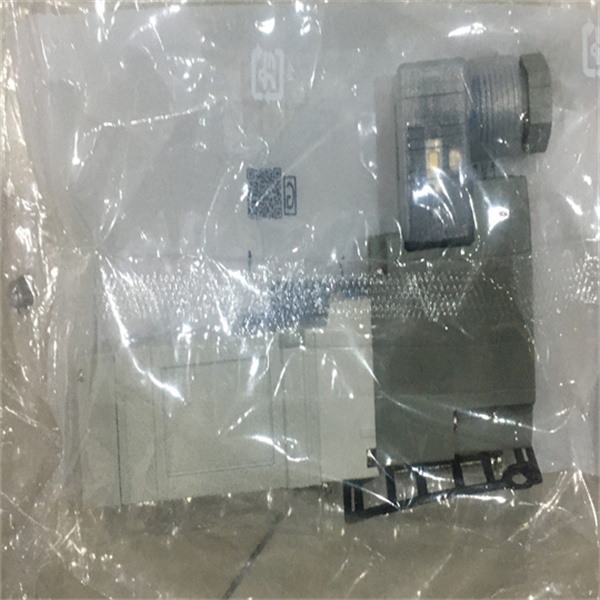

SMC双电控电磁阀VFR4210-4DZ-04

SMC双电控电磁阀VFR4210-4DZ-04

VFR4000 系列 5通先导式电磁阀 弹性密封 非插入式 导线集中引出型

●主阀构造为弹性密封

●丰富的尺寸选择

●用于驱动大中型气缸

●集装式型号: VV5FR2，VV5FR3，VV5FR4，VV5FR5

机能 2 2位双电控

主体可选项 0 标准

先导规格 - 内部先导式

额定电压 4 AC220V [AC230V] 50/60Hz

导线引出方式 D DIN型插座式

可选项 Z 带指示灯·过电压保护回路

手动操作方法 - 非锁定推压式

配管规格 - 侧配管或无

接管口径 04 1/2

螺纹的种类 - Rc或无

CE对应 - -

系列 VFR

阀体大小 4000

阀体形式 插头引线式

密封方式 弹性密封

P,R通口接管口径 1/2

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 防尘

高使用圧力 [MPa] 0.9 MPa

低使用圧力 [MPa] 0.1 MPa

大动作频率 5 Hz

响应时间 50 ms

消耗功率 2.04 W

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 15 dm³/(s·bar)

b值(P→A/B) 底板配管型:侧面配管 0.30

Cv值(P→A/B) 底板配管型:侧面配管 4.0

C值(A/B→E) 底板配管型:侧面配管 14 dm³/(s·bar)

b值(A/B→E) 底板配管型:侧面配管 0.30

Cv值(A/B→E) 底板配管型:侧面配管 3.7
