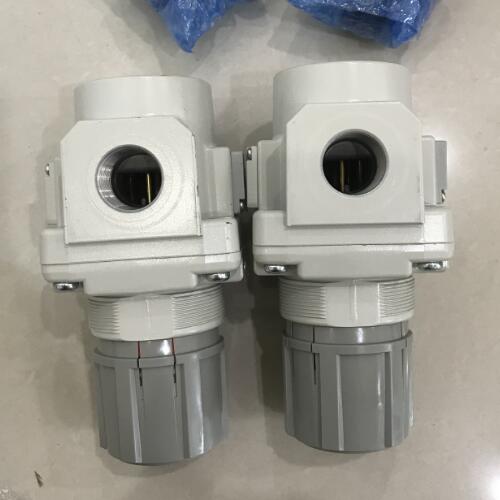

概述SMC减压阀 无逆流功能AR50-06BE-D

概述SMC减压阀 无逆流功能AR50-06BE-D

当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。

SMC膜片式减压阀的工作原理是：将手轮外拉，见到黄色圈后，顺时针旋转手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则进气口压力经阀芯节流降压，有压力输出。出口压力气体经反馈管浸入膜片下腔，在膜片上产生一个向上的推力。当此推力与调压弹簧平衡时，出口压力便稳定在一定值。

与普通型的主要区别是有常泄式溢流孔，其稳压精度高，为0.001MPa，但存在微露。

耐压试验压力 1.5 MPa

流动方向 - 流动方向:左→右

手柄方向 - 手轮向下

数字式压力开关 - 无数字压力开关

压力表·安装可选项 E 方形埋入式压力表(带限位指示器),无安装可选项

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

排气机构 - 溢流式

压力表安装角度 压力表安装角度 0°

使用流体 空气

使用流体温度 -5～60 ℃

使用塑料材料的减压阀，应避免阳光直射。要防止油、水进入压力表中，以免压力表指示不准。压力表应安装在易于观察的位置。

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。
