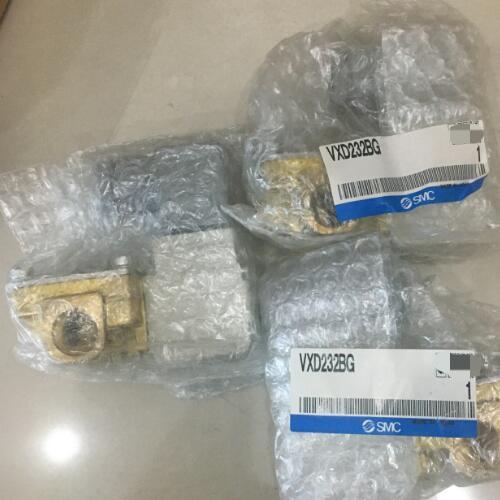

SMC2通电磁阀 先导式VXD232BGXB作用

SMC2通电磁阀 先导式VXD232BGXB作用

当电磁线圈不通电时，阀芯在弹簧力作用下处于上端位置，这时从图中可以看出，入口空气被封住，出口和排气口相通，即电磁阀处于排气状态；当电磁阀通电时，阀芯受电磁铁电磁力吸引克服弹簧力向下移动，这时从图中可以看出，入口空气可以通向出口，而出口与排气口不相通，即电磁阀处于供气状态；当电磁阀失电后，阀芯靠弹簧力复位，又处于排气状态。

换向阀的螺纹接口：换向阀的公称通径与气口螺纹并不一一对应，因此，选用换向阀时应注意接口螺纹。

方向控制阀的种类相当多，了解其分类就比较容易掌握其特征，以利于选用。

电磁阀特别是交流电磁阀应注意其绝缘性能。以操作者的人身安全。

●用于空气、水、高温水、油、高温油

●主体材质: Al、树脂、 C37、不锈钢、CAC408

●带快换接头(树脂主体)

尺寸-阀类型 3 尺寸:8A/10A/15A;阀形式:N.C.

本体材质-接管口径-孔口直径 B 阀体材质:C37;口径:3/8;孔口径:10

电压-导线引出方式 G 电压:DC24V,导线引出方式:DIN型插座式 带过电压保护回路

电气可选项 - 无

其他可选项 - 低浓度臭氧脱离子水等对应(密封材质FKM):不对应;禁油规格:不对应;特殊螺纹:Rc,带快换管接头

安装可选项 XB 特殊的导线引出方向/带托架

特殊的导线引出方向 - 标准

SMC电磁阀可使用的电源电压也比较广泛，常见的有直流12V、24V；交流110V、220V，还有100V、200V等，此外SMC还可定制电磁阀的使用电压。

2通和3通SMC电磁阀有常通式和常闭式之分。无控制信号时，P、A相同为常通式（一般用N.O.表示）；P、A断开则为常断式（一般用N.C.表示）。若通道内的流动方向不限定，则称为通断式阀。常通式和常断式SMC电磁阀，不得逆向流动，因逆向压力会造成单向型密封圈不密封或密封失效。

能改变气体流动方向或通断的控制阀称为方向控制阀。如向气缸一端进气，并从另一端排气，再反过来，从另一端进气，一端排气，这种流动方向的改变，就需要使用方向控制阀。
