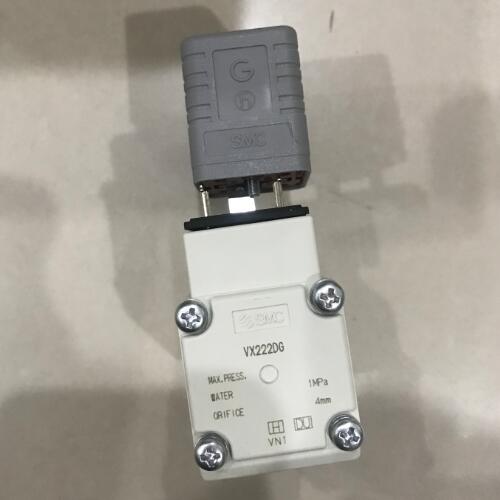

SMC2通电磁阀 直动式VX222HZ1G外形图

SMC2通电磁阀 直动式VX222HZ1G外形图

空气·中真空·水·油·蒸气(温水也可)

●流量上升20%※

线圈尺寸-阀类型 2 尺寸:尺寸2,阀形式:N.C.

本体材质-接管口径-孔口直径 H 阀体材质:SUS,口径-孔口径:尺寸1:1/8,2;尺寸2:1/4,4;尺寸3:1/4,5

电压-导线引出方式 Z 电压:其它电压

电气可选项 1G AC220V; DIN型插座式,带过电压保护回路

●高度降低10%※

外部泄漏量（水） 0.1 cm³/min

允许电压变动 ±10%

允许漏电压 MAX 5%

机械控制：用凸轮、撞块或其他机械外力推动阀芯动作、实现换向的阀称为机械控制换向阀。这种阀常作为信号阀使用。可用于湿度大、粉尘多、油分多，不宜使用电气行程开关的场合，但不宜用于复杂的控制装置中。

Q:SMC电磁阀属于方向控制元件，作用就是改变和控制压缩空气的流动方向。例如二通阀控制气流的通断、三通阀控制进气和排气（参照上面的电磁阀原理图），而五通阀主要是控制气缸的往复运动。

SMC电磁阀按照动作方式可以分为直动式和先导式。什么是直动式电磁阀呢？SMC直动式电磁阀直接依靠电磁力使阀芯换向。SMC直动式电磁阀通径较小，常用于小流量控制或作为先导式电磁阀的电磁先导阀。SMC先导式电磁阀由先导阀和主阀组成。依靠先导阀输出的气压力，通过控制活塞等推动主阀芯换向。通径大的SMC电磁阀大多为先导式电磁阀。SMC先导式电磁阀又分为内部先导式电磁阀和外部先导式电磁阀。

按控制方式分：气控和电控、直动式和先导式；

按结构分：有截止阀和滑阀；在选购气动换向阀时，应注意以下几点：

SMC 电磁阀增加集装阀的数量是可能的。插入式连接方式。导线方式多样。

●重量减轻30%※

●阀体材质：Al、树脂、C37、 SUS

●备有快换接头(树脂阀体)

●集装式型号：VVX21，VVX22，VVX23
