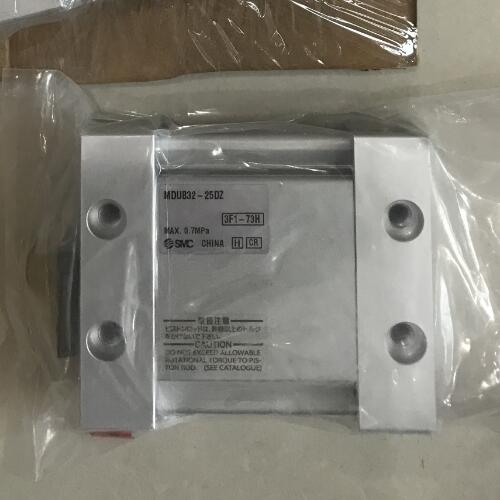

平板式SMC气缸MDUB50-15DMZ-A93V资料

平板式SMC气缸MDUB50-15DMZ-A93V资料

CM2 单作用 垫缓冲 缸筒为不锈钢，耐外部冲击。缸盖与活塞用铝合金，缸筒与端盖为压铆链接，端盖外表面铣成四个平面，安装空间小，安装方便，重量轻。采用特殊防尘圈，防尘好。导向套与活塞杆，缸筒与耐磨环间隙小，缸体与安装脚座的安装精度高，密封圈耐磨性好，寿命长，能高速驱动

一般情况下，气缸的耐久性指标不低于3000km。实际气缸的耐久性与气缸的使用状态、活塞速度、润滑状况的等许多因素有关。

气缸处于静止状态，从无杆侧和有杆侧交替输入使用压力和使用压力，从活塞处（称为内泄露）及活塞杆和管接头处（称为外泄漏）的泄漏流量称为泄漏量。

耳轴式气缸不要分解，因耳轴轴心与气缸的轴心分解后在组装难以配合好，会导致气缸动作。

椭圆形活塞，节省空间可从多方向安装气缸

●小型磁性开关可从4个方向安装

●磁性开关不凸出安装槽

●行程可达300mm

●带磁性开关 (MDU系列: MDU, MDUW)

 气缸是气动系统中的执行元件，气缸质量将直接影响所配套的设备的工作性能，因此，我们在选用气缸时应注意以下几个方面： 2.检查企业气缸所采用的标准，如是企业标准，应与行业标准进行比较。 3.对气缸的外观、内外泄漏以及空载性能进行考察： a. 外观：气缸缸筒和活塞杆表面应无划伤，端盖处无气孔和沙眼。 b.内、外泄漏：气缸除出杆端外不允许有外泄漏，内泄漏和出杆端的外泄漏应分别小于（3+0.15D） ml/min和（3+0.15d)ml/min。 c.空载性能：将气缸处于无负载装态，使其处于低速运行时，看其无爬行时的速度是多少，速度越低越好。 4.注意气缸的安装形式和尺寸，安装尺寸可以在向定货时提出，气缸一般没有现货，尽量采用标准型，这样可以缩短交货时间。

在活塞杆端部旋入螺母或安装附件时，活塞杆必须全部缩回才能进行。对杆不回转型气缸，在活塞杆上安装附件时，应避免在活塞杆上承受旋转力矩。拧紧配管螺纹时，用力要合适，以免损坏接口螺纹或漏气。

使用速度控制阀进缸速度的调整时，其节流阀应从全闭状态逐渐大开，调至所希望的速度。调整圈数不许回转圈数。调整完毕后，将锁母紧固。

由于压力下降，气缸夹不住物体时，起吊装置的重物有可能跌落时，要有防重物落下、压力下降的安全措施。如设计一定容量的气罐以维持气压力在一定值之上。

平板式SMC气缸MDUB50-15DMZ-A93V资料
