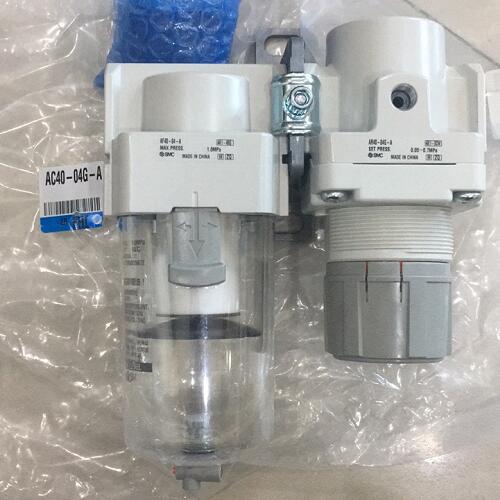

气动三联件SMC结构AC40-04G-D

气动三联件SMC结构AC40-04G-D

追加直角型方形压力表/连接件

●平整的一体化模块式设计

设定压力 - 0.05～0.85MPa设定

杯体·排水出口 - 聚碳酸酯杯,油雾器无排水活门

排水出口可选项a - 带排水活门

排气机构 - 溢流式

流动方向 - 流动方向:左→右

排水出口可选项b - 无倒钩接头的排水活门(Φ6XΦ4尼龙管用)

●无需工具

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。

当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。

减压阀是在VEX1大流量减压阀的基础上，增设了2个或3个电磁换向阀和一个速度控制阀组合而成的复合阀。除功能多外，还具有功率大、经济的特点。

阀芯的下部与二次侧压力相通，故阀芯上下所受气压力是平衡的，压力的变动（不论是一次侧还是二次侧）不影响阀芯上下气压力的平衡，故这种结构形式的压力特性好。

  提高了更换滤芯时的作业性(仅AF-D)

●连接件

  隔板：Y200-D、Y300-D、Y400-D、Y500-D、Y600-D

  带支架的隔板：Y200T-D、Y300T-D、Y400T-D、Y500T-D、Y600T-D

●目视确认性& 耐环境性提高

  2层构造的透明杯体保护罩保护杯体四周

  提高目视确认性：360°

主体尺寸 40 40

螺纹种类 - Rc

接管口径 04 1/2

浮子式自动排水器 - 无自动排水器

压力表 G 圆形压力表(带限位指示器)

数字式压力开关 - 无数字式压力开关

残压释放3通阀 - 无残压释放3通阀

气动三联件SMC结构AC40-04G-D
