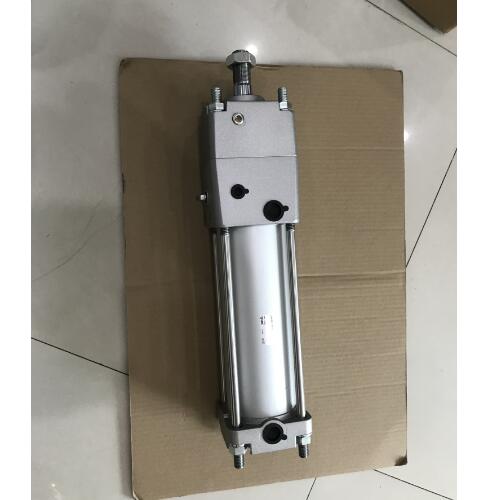

SMC带锁气缸 单杆双作用CDNA2B80-250-D特点

SMC带锁气缸 单杆双作用CDNA2B80-250-D特点

活塞杆上通常只能承受轴向负载。要避免在活塞杆上施加横向负载和偏心负载。有横向负载时，活塞杆上应加导向装置，或选用带导杆气缸等。

负载方向有变化时，活塞杆前端与负载使用浮动接头。这样在行程的任何位置不会出现别劲的现象。

气缸受力大时，气缸的安装台要有防止松动、变形和损坏的措施。

气缸的工作压力一般在0.15~1MPa

●带锁气缸，适用于中停/急停/防止下落(双向锁)

●可安装耐强磁场2色指示式无接点磁性开关D-P3DW□系列

●带磁性开关 (CDNA2系列: CDNA2, CDNA2W)

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

缸内密封材料在高温下会软化，低温下会硬化脆裂，都会影响密封性能。高温下采用耐高温氟橡胶密封圈。

气缸没有外负载力，并假定气缸排气侧为声速排气，且气源压力不太低的情况下，求出的气缸速度称为理论基准速度。

气缸在规定位置不停止，危及人身及装置安全处，可设置两层限位开关、各种传感器等措施。

缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC带锁气缸 单杆双作用CDNA2B80-250-D特点
