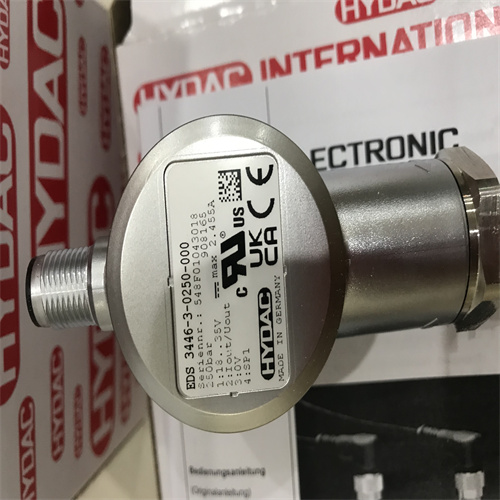

贺德克压力传感器EDS 3446-2-0250-000特点说明

贺德克压力传感EDS 3446-2-0250-000特点说明

带三位液晶显示，通过触摸按键调节压力范围:16至600bar

1.  EDS3000的功能

根据不同型号，该产品有如下功能：

显示当前压力值（单位可选用PSI,MPa,bar或用户自定义测量单位）

显示大值或预设开关点值

根据压力和预设开关参数切换开关量输出

模拟量输出

基本设置菜单（适用于EDS3000的特殊应用）

编程锁定

2. 安装

EDS3000可直接安装在液压集成块上，也可使用测压软管实现间接安装。该产品可绕纵轴旋转340º以优化显示位置

压力范围：-14.7至250PSI、0-1000PSI、0至3000PSI、0至5000PSI、0至9000PSI，可测量真空至9000psig压力

显示功能：正面配备红色LED显示屏，便于可视化检测，显示压力值为4位数字，7段式LED，高度9mm

输出类型：支持(2)PNP、(1)PNP带4-20mA输出、(2)PNP带4-20mA等多种输出模式

电气接口：M12 4针或5针连接器

工作电压：15至30VDC，Class2电压供应

操作温度：-20°C至85°C（-4°F至185°F）

响应时间：10ms

重复精度：±0.25%满量程

防护等级：IP67，符合UL列表、CE标识标准

技术规格

介质兼容：空气、液压油及非腐蚀性气体

膜片材料：根据压力范围可选陶瓷或不锈钢

油口尺寸：7/16-20UNF-2b(SAE-4)、1/4BSPP

油口类型：外螺纹

编程功能：可通过程序设置输出模式（常开或常闭模式、滞后模式或窗口模式），可设置开关点和高压/低压间隔

材料结构：Z410压铸铝外壳，表面处理，显示屏为聚酯材质
