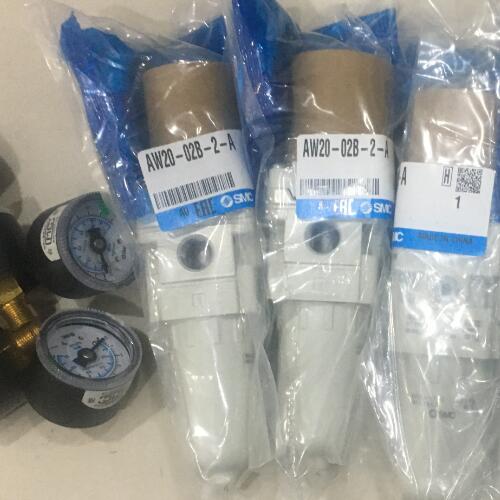

SMC气源处理两联件AW20-02BG-2-D作用

SMC气源处理两联件AW20-02BG-2-D作用

●将过滤器和减压阀一体化，可省空间、省配管

●易于操作的手柄形状

  解锁时易于触摸

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

杯体 2 金属杯

排水出口可选项a - 带排水活门

●提高可视性&耐环境性

  用2层透明杯体保护罩包覆外壳

  提高可视性：360°

●确保互换性

如进口压力不变，输出流量变化，使出口压力发生波动（增高或降低）时，依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆，仍能起稳压作用。当输出流量为零时，出口气压力通过反馈管进入膜片下腔，推动膜片上移，复位弹簧力推动阀杆上移，阀芯关闭，保持出口气压力一定。当输出流量很大时，高速流使反馈管处静压下降，即膜片下腔压力下降，阀门开度加大，仍能保持膜片上的力平衡。

调压完成后，将手轮压回，手轮被锁住，以保持设定压力一定。故称为锁定型手轮。

出口要压力不要进口压力的90%。输出压力不得设定压力的值。

连接配管要充分吹洗。 空气的流动方向按箭头方向安装，不得装反。

使用塑料材质的减压阀，应避免阳光直射

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

  确保AR(K)-B和面板安装互换

  托架、安装螺母为新旧通用

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 02 1/4

托架 B 带托架

浮子式自动排水器 - 无自动排水器

数字式压力开关 - 无数字压力开关

压力表·安装可选项 G 圆形压力表(带限位指示器)

SMC气源处理两联件AW20-02BG-2-D作用
