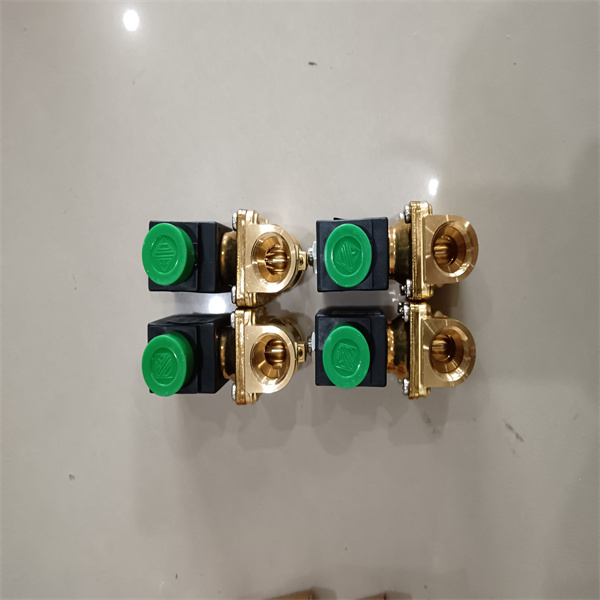

详细说明ODE电磁阀21H9KE180 220V

详细说明ODE电磁阀21H9KE180 220V

带控制电磁铁G24型电磁阀用自耦变压器电路 (MSD 4 P55) ，驱动电磁铁在连续接通的切换位置上的终作用力,   一般总是大于将阀安全地保持在切换位所需要的作用  力。通过一种省电式电路插座,可以借助降低所加电  压来减小切换后电磁铁的终作用力。由于电磁铁的  发热量是随外加的供电电压的二次方增大,因此这种  做法可得到减少线圈的热负载,从而明显延长线圈寿  命的效果。由于这个原因,这种在常规应用情况不采  用的节电电路插头,在长时间运行时仅需短时的暂停,  因而在长时间运行或环境温度较高情况,就更有意义。这同样适用于像换向阀,有时需要相邻的阀同时运行, 以及通电的时间很长等情况。在液压极限参数Qmax 与Pmax切换时,这种电路由于平衡温度较低而一般可以获得较高的切换可靠性。功能说明在完全切换到位后的激励电压,将经过一定的延迟   后下调,阀仅以80%的电压继续通电。当电磁铁处于节电状态时,黄色的发光二极管(LED)给出指示。技术参数MSD 4 P 55型节电电路插座，名称  带节电电路的电磁铁接线插座,用于24VDC，用户线保护类型  断面积 2×1.5 mm2,EC70(C0)13   P 65 接插牢靠状态。注意:电磁铁插座必须始终用所附密封垫圈安装好!安装位置    任意 质量(重量)  约30g 环境温度  -20℃ …+50℃ 注意:电磁铁插座不适用于MD和MU型双作用与反向电磁铁(按 D7055,以及D6460),和双作用电磁铁,按D7785A。
