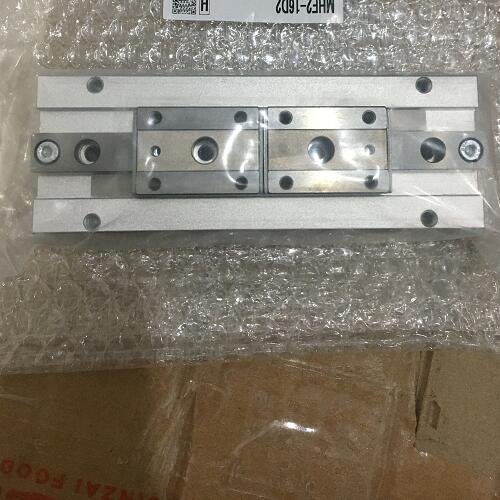

SMC气爪 紧凑型MHF2-20D2外形图

SMC气爪 紧凑型MHF2-20D2外形图

由于压力下降，气缸夹不住物体时，起吊装置的重物有可能跌落时，要有防重物落下、压力下降的安全措施。如设计一定容量的气罐以维持气压力在一定值之上。

CM2 单作用 垫缓冲 缸筒为不锈钢，耐外部冲击。缸盖与活塞用铝合金，缸筒与端盖为压铆链接，端盖外表面铣成四个平面，安装空间小，安装方便，重量轻。采用特殊防尘圈，防尘好。导向套与活塞杆，缸筒与耐磨环间隙小，缸体与安装脚座的安装精度高，密封圈耐磨性好，寿命长，能高速驱动

 气缸是气动系统中的执行元件，气缸质量将直接影响所配套的设备的工作性能，因此，我们在选用气缸时应注意以下几个方面： 2.检查企业产气缸所采用的标准，如是企业标准，应与行业标准进行比较。 3.对气缸的外观、内外泄漏以及空载性能进行考察： a. 外观：气缸缸筒和活塞杆表面应无划伤，端盖处无气孔和沙眼。

追加Φ25, Φ32

  高刚性，把持点距离170mm（Φ32, 0.4MPa的场合）

●全高减少66% 工件搬运时的力矩减轻

  72.8mm → 25mm（本公司MHZ2系列同等把持力品比较）

●可选择各尺寸3种行程

  短行程、中行程、长行程

在活塞杆的轴向施加负载率为50%的负载，向气缸的两腔交替通入使用压力，调节速度控制阀，使活塞运动速度达到200mm/s，活塞沿全行程作往复运动，气缸仍保持合格的累计行程称为耐久性。即在耐久性行程范围内，气缸的使用压力、耐压性能、泄漏量仍符合要求。

耳轴式轴承支座的安装面离轴承的距离较大时，要注意安装面的安装螺钉不得受力太大而损坏。

双作用气缸还可以分为单活塞杆型和双活塞杆型（见下图3-7）。双活塞杆型气缸的活塞两侧的受压面积相等，两侧运动行程和输出力是相等的。可用于长行程的工作台的装置上。活塞杆两端固定，气缸的缸筒随工作台运动，刚性增强，导向性好。

SMC气爪 紧凑型MHF2-20D2外形图
