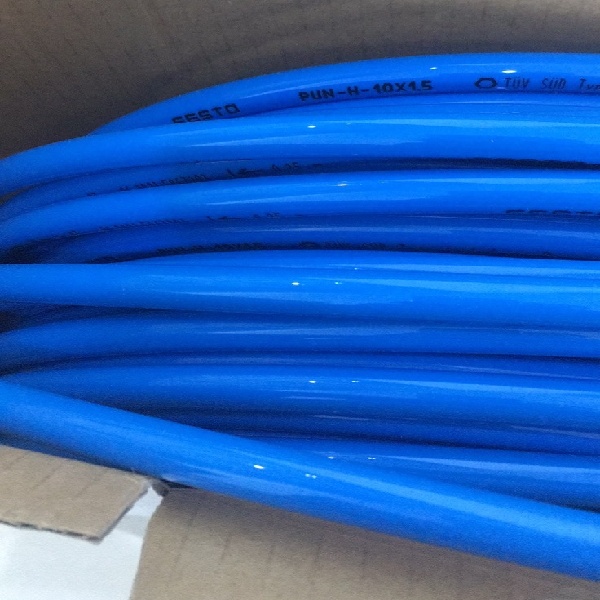

费斯托气管PUN-H-8X1,25-SI结构分析

费斯托气管PUN-H-8X1,25-SI结构分析

封闭的盖子，隐藏手控装置• 一字槽盖子，按钮式手控装置• 盖子，锁定式手控装置• 标签支架的安装方式与手控装置相同• 铰链式标签支架遮盖了安装螺丝和手控装置，用于管式阀 M3, M5, M7, G1/8 和G1/4• 用于 2x 两位三通、两位五通和三位五通阀• 2 ... 10 和 12, 14, 16 个阀位• 用于板式阀 10A, 10, 14 和 18• 气路板，带 M5, M7, G1/8 和G1/4 工作气口• 用于 2x 两位三通、两位五通和三位五通阀• 2 ... 10, 12, 14 和 16 个阀位• 板式阀始终采用外先导。通过气路板设置先导气源。用于此用途的气路板供货范围内包括一个短堵头和一个长堵头。注意：对于有多个阀同时切换的场合，建议两端进气和排气以流量。空阀位盖板，用于通过一个阀位额外供气和排气，用于在阀组上创建多个压力分区用于管式阀 M5/M7 和 G1/8：[1] 管式阀 VUVG[2] 垂直压力供气板[3] 气路板垂直压力气源板能让安装其上的阀分别进气和排气。如果上下叠加了两块气源板，阀可于阀岛进气和排气（代码 CS）。管式阀，单个电接口：节流器可安装在气口 1, 3, 5 和/或气口 2, 4中。固定节流器用于设置排气流量，用于气口 3 和 5。固定节流器被拧入气路板的气口 3 和 5 中。止回阀通过组织气流流向阀，预防驱动器的切换，以防在大排气量的情况下，气口 3 和 5 产生背压。止回阀被拧入气路板的气口 3 和5 中。注意：• 不可能在一个气口同时使用止回阀和固定节流器

• 再次拧入时，使用已有的螺纹[1] 阀 VUVG，带单个电接口[2] 节流器，用于 M5 螺纹[3] 接头[4] 固定节流器，自攻/止回阀通过气路板和气源板进气和排气。VUVG 可选择气源板和气口分离的位置。用相应的气口隔离隔离气路板之间的内部供气气口来创建压力分区。压力分区隔离可用于以下气口:• 气口 1• 气口 3• 气口 5注意：• 如果排气压力高，使用一个隔离件• 每个压力分区使用至少一个气源板/气源• 压力分区隔离不能用于气口12/14 (先导气源)内先导气源可选工作压力范围
