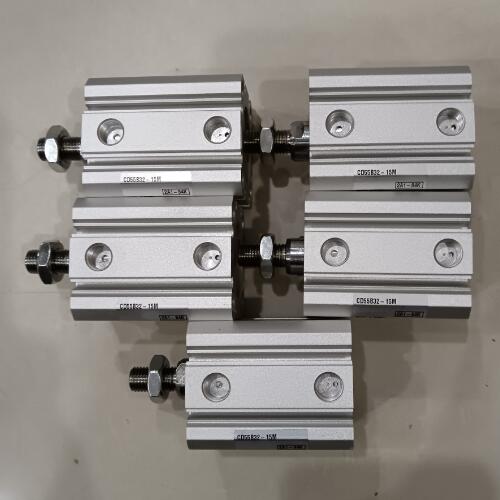

SMC用途CD55B32-50DCZ薄型气缸

SMC用途CD55B32-50DCZ薄型气缸

通过变更导向套的材质，实现允许横向负载的提高（Φ20的场合）

●免调整气缓冲许动能提高约3倍

  (气缓冲+垫缓冲并用)

内置磁环 D 内置磁环

气缸的活塞杆和缸盖损坏，一般是因活塞杆安装偏心或缓冲机构不起作用而造成的。对此，应调整活塞杆的中心位置；更换缓冲密封圈或调节螺钉。

双作用 垫缓冲 活塞是椭圆形，径向尺寸小。活塞杆不回转。缸体为长方形。安装方式多。省空间

根据气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。

要使用清洁干燥的压缩空气。空气中不得含有机溶剂的合成油、盐分、腐蚀性气体等，以防缸、阀动作。安装前，连接配管内应充分吹洗，不要将灰尘、切削末、密封带碎片等杂质带入缸、阀内。

在灰尘多、有水滴的场所，杆侧应带伸缩防护套，安装时，不要出现拧扭状态。不能使用伸缩防护套的场所，应选用带防尘圈的气缸或防水气缸。

给油润滑气缸，应配置流量合适的油雾器。

 耐压力规定为气缸的使用压力的1.5倍。在耐压实验压力作用下，保压1min,应各连接部位没有松动、零件没有变形或其它异常现象。

流入气缸内的气体温度称为介质温度。气缸所处工作场所的温度称为环境温度。

一般情况下，其环境温度和介质温度为5~70℃。

安装方式 B 通孔·两面螺孔共通(标准)

缸径 32 缸径 32mm

气缸行程 50 气缸行程 50mm

动作方式 D 双作用

缓冲 C 垫缓冲

杆端螺纹 - 标准(杆端内螺纹)

追加标准型 Φ12, Φ16

  ※不适用于ISO标准（21287）

●符合ISO标准（21287）

●耐横向负载性能提高1.8倍
