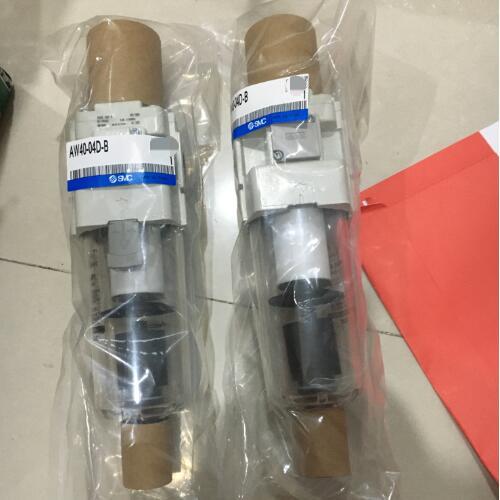

SMC参数AW40-03BG-2-D气动两联件

SMC参数AW40-03BG-2-D气动两联件

先导式减压阀调压用的压缩空气，一般是由小型直动式减压阀供给的。若将这个小型直动式减压阀与主阀合成一体，则称为内部先导式减压阀。若将它与主阀分离，则称为外部先导式减压阀，它可实现远距离控制。

若减压阀要在低温环境（-30℃以上）或高温环境（<80℃）下工作，阀盖及密封件等应改变材质。对橡胶件，低温时应使用特殊NBR，高温时使用FKM。零件应使用金属。

 溢流式减压阀常用于二次侧负载变动的场合，如进行频繁调整的场合、二次侧有容器（如气缸）的场合。在使用过程中，经常要从溢流孔排出少量气体。当介质为有害气体的气路中，为防止污染工作场所，应选用无溢流孔的减压阀，即非溢流式减压阀。非溢流式减压阀也常用于经常耗气的吹气系统和气马达。

在化学溶剂的雾气中工作的减压阀，其外部材料不要塑料，应该用金属。

SMC膜片式减压阀的工作原理是：将手轮外拉，见到黄色圈后，顺时针旋转手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则进气口压力经阀芯节流降压，有压力输出。出口压力气体经反馈管浸入膜片下腔，在膜片上产生一个向上的推力。当此推力与调压弹簧平衡时，出口压力便稳定在一定值。

对长泄式减压阀，从长泄孔不断排气是正常的。若溢流量大，造成噪声大，可在溢流排气口装消声器。

 减压阀底部罗塞处要流出60mm以上的空间，便于维修。

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

减压阀应留出调节压力的空间，手轮要用手操作，不要用工具操作。设定压力应沿升压方向进行。压力调整完后应锁定。

直动式减压阀AR系列：利用手轮直接调节减压弹簧的压缩量来改变阀的出口压力的阀
