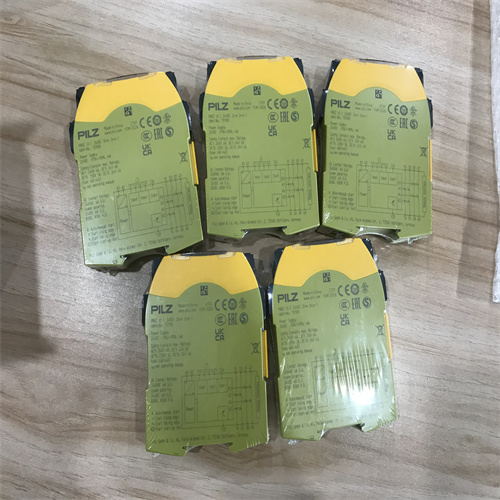

PILZ皮尔兹安全继电器774321的主要功能

PILZ皮尔兹安全继电器774321的主要功能

概述

8个输入，可用于连接紧急停止按钮、双手按钮、安全门、光栅等可以使用PNOZmulti Configurator编程多8个PNOZmi1p可以在基础模块上扩展状态显示

可以使用测试脉冲监控输入触点间的短路故障。

设计的安全级别：PL e (EN *** 13849-1)，SIL CL 3 (EN/IEC 62061)

集成急停按钮

触点：2个常闭，2个常开

防护类型：IP67

环境温度：PSEN rs1.0：-30 … + 80°C，PSEN rs2.0：-25 … + 70°C

可编程操控体系PNOZmulti，可以在一个体系就能操控安全相关和规范操控功用，可以适用于四个或以上安全功用的运用，

可以在一切工程期间，节省高达***之40的时刻和成本。

PNOZmulti系列：模块化安全继电器，可编程，支持自由配置输入输出，根据EN954-1可达安全等级3级

PNOZclassic系列：经实践检验的安全技术，适用于急停或安全门监控

PNOZcompact系列：适用于高量产系列产品的机器制造商，适合重复使用的标准功能

PNOZelog系列：易于连接无磨损扩展诊断

PNOZpower系列：高负载可直接切换电机负载，模块化输出触点

1、A1/A2接电源，因为本产品是AC/DC.24V通用，所以接直流24V时，A1接正极，A2接负极，接交流24V时A1/A2无正负极区别

2、急停按钮的一组常闭触点接入S11/S12，另一组常闭触点接入S21/S22

3、短接S11/S52

4、在S12/S34串接一个启动按钮的常开触点和输出侧控制接触器K3/K4的辅助常闭触点

5、13接电源，14接控制接触器K3的线圈进线端，出线端接电源的另一侧

23接电源，24接控制接触器K4的线圈进线端，出线端接电源的另一侧

PILZ皮尔兹安全继电器774321的主要功能
