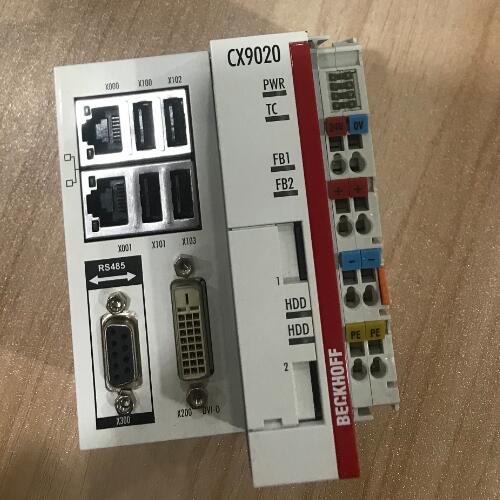

是一款适合安装在 DIN 导轨上的紧凑型以太网控制器，它搭载的是 1 GHz Arm® Cortex®-A8 处理器。CPU 模块中直接集成了可以连接倍福 I/O 系统的接口。设备具有自动识别总线系统（K-bus 或 E-bus）的，并能够自动切换到相应的工作模式。CX9020 配备 1 个 CPU、2 个 microSD 卡槽、内置 RAM 和 128 kB NOVRAM 作为非易失性存储器。

外形尺寸（W x H x D） 84 mm x 100 mm x 91 mm

相对湿度 95%，无冷凝

与总线端子模块一样，EtherCAT 端子模块外部轮廓与端子模块外壳的尺寸匹配。前面板的 LED 可以清晰显示状态，可抽拉的触点标签可以确保在现场区分清楚。三线制连接技术，带有一个额外的用于保护接地导线的接口，可以直接连接传感器和执行器。

坚固的外壳、安全可靠的触点和性能稳定的电子元件是倍福公司组件的显著特点。一个 I/O 站由一个 EtherCAT 耦合器和几乎任何数量的端子模块构成。EtherCAT 系统可连接 65,535 台设备，因此整个网络规模几乎是无限的。

 端子盒具有一个 EtherCAT 接口。所有传感器和执行器都可通过 100BASE-TX 直接与控制系统连接。倍福可根据客户的额外需求（如时间戳输入）提供 XFC 端子盒。

倍福总线端子系统由电子端子模块组成，是实现自动化技术的基本功能模块。总线耦合器或主站端子模块用于连接独立于现场总线的开放式 I/O 系统与 30 多种现场总线和 PROFIBUS、PROFINET、CANopen 和 BACNet 等工业以太网系统。

所有组件都可以很轻松地安装在控制柜或 DIN 导轨上的接线盒中；在通过插拔式卡口连接到位时会通过内部端子模块触点自动完成供电、通信和现场电压分配。

工作温度 -25…+60°C

储藏温度 -40...+85 ℃

标配还包括 2 个交换式 RJ45 接口、4 个 USB 2.0 接口和 1 个 DVI-D 接口。RJ45 接口与一个内置交换机相连，用户可以在不额外使用以太网交换机的情况下简便地创建线型拓扑结构。操作系统采用的是 Windows Embedded Compact 7。TwinCAT 自动化软件将 CX9020 系统转化为一个功能的 PLC 和运动控制系统，无论是在有或者没有可视化界面的情况下都可以进行操作。用户在订购这一系列嵌入式控制器时，可以选择配备现场总线接口、串口或音频接口。
