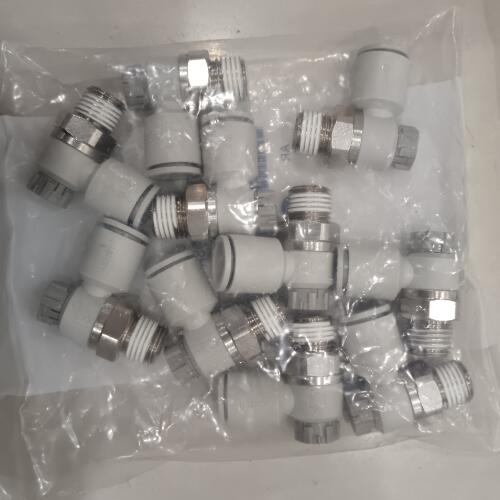

SMC单向节流阔AS2200-02结构分析

SMC单向节流阔AS2200-02结构分析

阀体大小 2 1/8,1/4基准

形式 2 弯头型

使用圧力 [MPa] 0.1 MPa

耐压力 1.5 MPa

环境温度 -5～60℃

SMC 电磁阀电磁头行程短，启动电流小，发热少。功率低，对于DC24V，电流仅为21mA，可编程控制器来的信号可直接驱动。由于功耗小，开关元件小型化，故成本也低。

SMC 电磁阀采用了新颖的先导阀结构，改善了主阀的换向性能，增大了复位力，故阀的可靠性高，寿命可以达到5000万次。

SMC电磁阀可使用的电源电压也比较广泛，常见的有直流12V、24V；交流110V、220V，还有100V、200V等，此外SMC还可定制电磁阀的使用电压。

可分为弹性密封和间隙密封。弹性密封基本无泄漏，但受温度影响；间隙密封虽存在微露但温度使用范围较宽，频率高。

按结构分：有截止阀和滑阀；在选购气动换向阀时，应注意以下几点：

2通和3通SMC电磁阀有常通式和常闭式之分。无控制信号时，P、A相同为常通式（一般用N.O.表示）；P、A断开则为常断式（一般用N.C.表示）。若通道内的流动方向不限定，则称为通断式阀。常通式和常断式SMC电磁阀，不得逆向流动，因逆向压力会造成单向型密封圈不密封或密封失效。

对二位阀，两个阀分别由一个控制信号获得。当控制信号消失，另一个控制信号未加入时，能保持原有阀位不变的，称为具有记忆功能的阀。对三位阀，每个控制信号控制一个阀位。当两个信号都不存在时，靠弹簧力和（或）气压力使阀芯处于中间位置（简称中位或零位）

＊阀不用卸下，便可更换快换接头。

使用流体温度 -5～60℃

自由流动C值 1.4 dm³/(s·bar)

控制方式 0 排气节流

螺纹的种类 - 公制螺纹(M3，M5),统一协定螺纹(10-32UNF)；缸侧：R,配管侧：Rc
