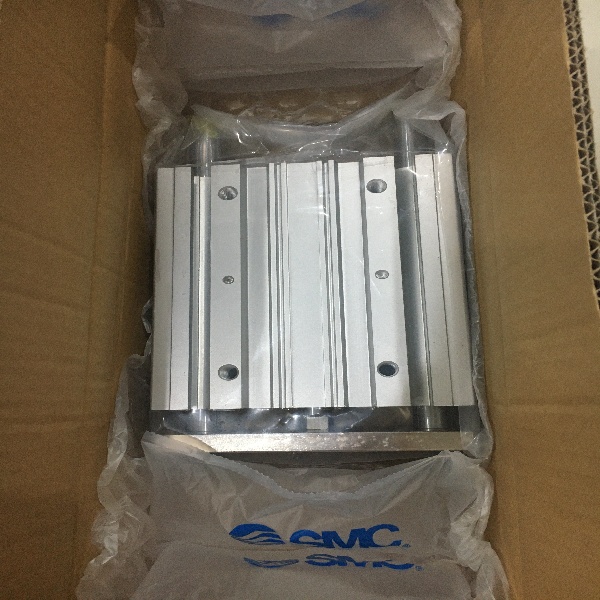

SMC气缸MKG40-50LNZ-M9B

SMC气缸MKG40-50LNZ-M9B

描述 CY3R 系列 磁偶式无杆气缸 直接安装型

CY1系列

安装尺寸和CY1系列相同，轴承性能提高，滑动阻力降低

标准：NPT螺纹和G螺纹

导轨形式 基本型

动作方式 双作用

使用流体 空气

缓冲形式 橡胶缓冲

配管连接口径 M5X0.8

安装方式 水平安装 / 倾斜安装 / 垂直安装

使用圧力 [MPa] 0.16 MPa

使用圧力 [MPa] 0.7 MPa

耐压力 [MPa] 1.05 MPa

环境温度 -10～60℃

给油 不给油式

行程长度允差 0～+1.0 mm

使用活塞速度 50～500 mm/s

保持力 137 N

材质（缸筒） 不锈钢

端盖材质 铝合金

材质（活塞） 铝合金

配管形式 G 集中配管型

缸径 15 缸径 15mm

通口螺纹的种类 - Rc

气缸行程 100 气缸行程 100mm

开关导轨的有无 - 带开关导轨
