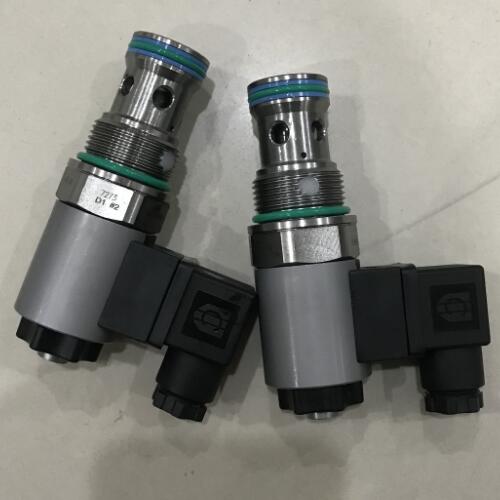

概述wandfluh两通锥阀SVSPM33 BC-G24/K

概述wandfluh两通锥阀SVSPM33 BC-G24/K

上述两种结构形式相比，从流体力学角度看，多采用(2)种形式，而种形式在阀口处保持尖边，流体流过此处后，通流截面突然变化，易产生气穴现象,使阀不能保持稳定工作状态。

和滑阀相比，锥阀可以做到密封面之间无间隙，能够完全切断油路;

对油液中杂质污染不敏感，使用场合广泛;

膜片活塞和da的设定值相关位置控制，膜片具有限定的开口。–体积流量取决于孔de(8)上的Δ P和孔活塞(3)的位置。–通过行程传感器(7)检测膜片活塞(3)位置的实际值；电子学中的目标值/实际值比较(6)；偏差被处理，并作为调节隔膜活塞位置的调节变量传递给前控制阀的比例磁。–面积(15)与面积(12)的面积比=1：1。–流向A→B；将X连接到A或外部连接到。

阀门被机械地设置为压力。对于系统压力的成比例降低，在控制电子设备上预设设定值。根据设定点，电子设备用电流控制磁线圈

比例磁体将电流转化为机械力，机械力通过电枢作用在调节弹簧上，从而减小阀锥上的力。阀锥压在阀座上，堵塞主接头①和②之间的连接。如果作用在阀锥(6)上的液压力等于调节弹簧与磁力之间的力差，则阀门通过将阀锥(6)抬起阀座来调节设定压力，从而使压力流体从主连接件①流向②。设定点为零，设定压力。

方向阀主要由阀体(1)，一个或两个电磁铁(2)﹐阀芯(3)以及一个或两个复位弹簧(4)组成。

主阀经油口P由内部提供控制油。控制油回油经油口T由内部流回油箱·底板中油口X和Y堵死。

相对于球阀，结构简单，制造容易;

锥阀阀口处液流的方向突变小，流场分布均匀。

通过改变锥阀的阀芯与阀座之间的间隙，可以接通和断开油路。 当阀芯与阀座的锥面在一定的压力作用下紧紧接触时，阀就处于关闭状态;当阀芯与阀座之间有间隙时，则油路开通。
