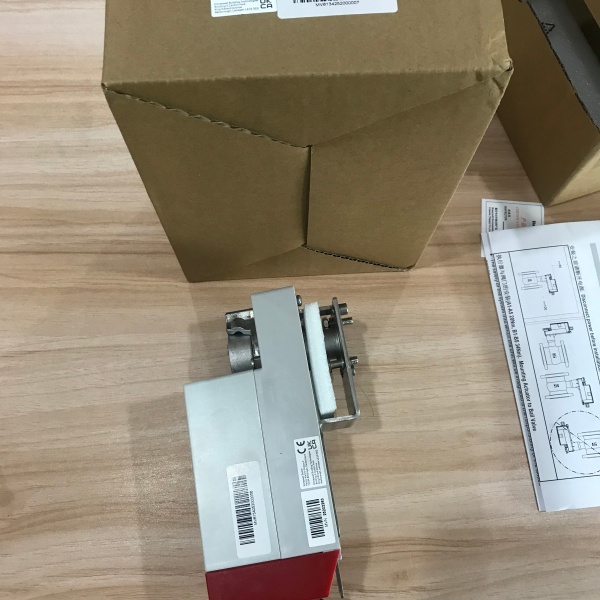

使用HONEYWELL球阀执行器MVN7220

使用HONEYWELL球阀执行器MVN7220

工作原理：电动球阀具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线

主要用途：主要用于切断、分配和改变介质流动方向，适宜做开关/切断阀，也可设计为节流控制（如V型球阀）

适用介质：水、溶剂、酸、天然气等一般介质，以及氧气、过氧化氢、甲烷、乙烯等恶劣工况介质

结构特点：结构紧凑、密封可靠、维修方便，密封面与球面常闭合，不易被介质冲蚀

输出扭矩：执行器输出扭矩应为球阀操作扭矩的 1.2~1.5倍

启闭速度：需根据使用条件选择恰当速度，防止过快产生水击现象

特殊要求：必须能够限定扭力（轴向力）以及旋转角度

电源电压低，得不到所需转矩

转矩限制机构调定过大，连续产生过大转矩

断续使用导致热量积蓄，允许温升

转矩限制电路故障

环境温度过高，电机热容量下降

安装方式：通过卡子连接执行器与阀门阀杆，实现上下运动；内置弹簧组件限制输出力在出厂设置范围内

出厂配置：配备安装支架简化安装，可接外置辅助开关，具备过载保护

配套球阀：MVN系列用于 VBA216 新球阀系列

1.旋转方向：可调

2.防护等级：IP54

3.工作条件：

运行温度：-20-60℃

存放温度：-40-90℃

CE：MVN75.../72.../61...
