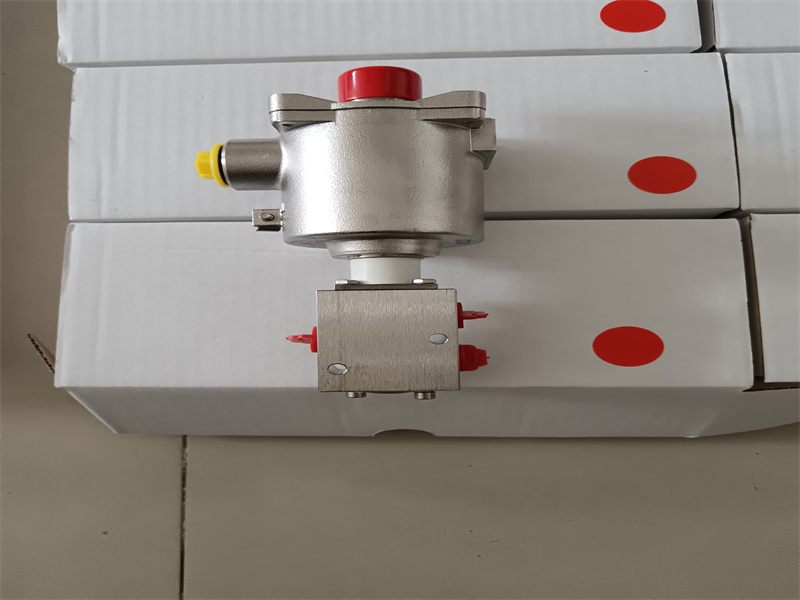

Bifold换向阀FP06P-S1-04-32-NU-AL-77A-24D-ML-30-K85-L209

Bifold换向阀FP06P-S1-04-32-NU-AL-77A-24D-ML-30-K85-L209

衬垫操作，带先导锁的弹簧复位  如果拉出旋钮时先导端口处存在1.5-10bar（21-145 psi） 的先导压力，则先导压力将使阀门抵靠复位弹簧保持在操 作位置。如果先导压力降至0.5bar（7 psi）或更低，阀门 将复位至其未操作位置。阀门不能仅靠先导压力操作，必须行手动操作。当阀门关闭时，视觉指示器将显示红色。如果施加先导信号 , 阀门将不工作。当阀门被操作（通过衬垫）时，先导信号 将阀门锁定在操作位置，视觉指示器将显示绿灯-先导信 号丢失阀门将复位，视觉指示器将再次显示红色-重新引入先导信号 将不会操作阀门。垫操作，弹簧复位，带导向闩锁和手动闩锁销。手动操作：要操作阀门，拉出衬垫，如果衬垫被释放，阀门将返回到未 操作位置。要使阀门保持操作状态，请在拉出衬垫时按下手动闩锁销， 然后松开衬垫，使手动闩锁销接合。要使阀门返回到其未操 作位置，拉出衬垫，这将使手动闩锁销脱离，然后释放衬垫。导频信号操作：要操作阀门，拉出衬垫并向信号端口施加3至10巴的先导压 力，阀门将保持操作，直到先导压力消失。阀门不能仅靠先导压力操作，必须先拉出衬垫。用导频信号释放手动锁存器：若阀门曾被手动操作并锁定，可通过向信号端口施加先导压力解除锁定。此操作将释放手动锁定装置，因此当先导压力消失 时，阀门将自动复位至未操作状态。
