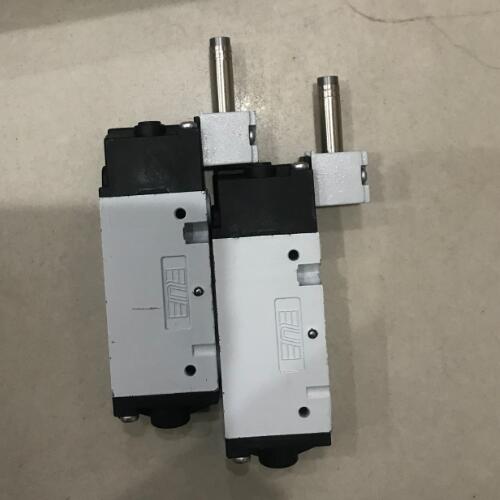

结构分析UNIVER气动阀RM4000500050

结构分析UNIVER气动阀RM4000500050

在规定的工作条件下，电磁阀通电后能否可靠地换向，断电后能否可靠地复位。

电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

电磁换向阀的压力损失由液流流过电磁换向阀的阀口时的流动损失和节流损失组成。

电磁换向阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从高压腔到低压腔的泄露量。

从电磁铁通电到阀芯换向终止所需要的时间，复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。

3.气动阀工作压力，要求≥管道的工作压力，在不影响的前提下，阀门可承受的工压应大于管道实际的工压;气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下，阀体应能承受二倍阀门工压的要求。

一定温度下应用时允许的工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的工作压力;对铸铁阀体，指120℃以下应用时允许的工作压力;对不锈钢阀体的控制阀，指250℃以下应用时允许的工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa(PN64)的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。因此，控制阀公称压力的确定不仅要根据工作压力，还需根据工作温度和材质特性，而不仅仅只需满足公称压力大于工作压力。
