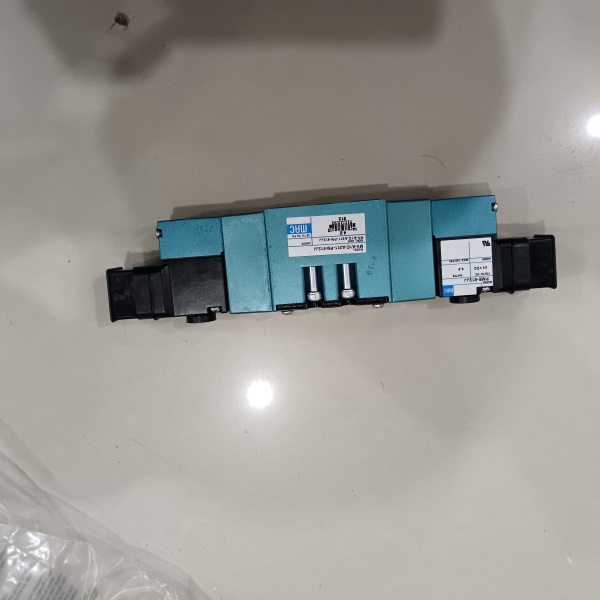

MAC四通电磁阀92B-AAB-000-DM-DDAP-1DM的接口规格

MAC四通电磁阀92B-AAB-000-DM-DDAP-1DM的接口规格

　　MAC 32系列是高流量10mm三通电磁*导式滑阀，带有*个独特的整体式四通*导阀。

短行程电磁铁利用椭圆形电枢在小范围内实现*大的换档力。

4向导阀意味着*低的工作压力 - 无活塞 - 并且阻力*小。

*导装置的平衡设计意味着换挡力始终保持较高，响应时间可重复，而不管进口压力是否波动。

MAC 92 系列是一款由小型直动式四通电磁阀先导操作的四通滑阀。四通先导意味着较低的小工作压力（无活塞）和小的换档阻力。

先导器的平衡设计意味着无论入口压力如何波动，换档力始终较高，响应时间可重复。

CV（大）：1.2

端口尺寸：1/8″-3/8″

配置： 单独底座/歧管： 插入式/非插入式

阀型结构：小型直动式四通电磁阀先导操作的四通滑阀，MAC 独有的四通先导设计提供换向力且换向阻力

端口尺寸：1/8″–3/8″

流量参数：3/8″(1.2CV)、1/8″(1.0CV)、1/4″(1.1CV)

响应时间（120VAC/60Hz）：通电 7–13ms，断电 12–20ms

安装方式：单/并联底座

附加功能：可叠加调压阀、支持双压力、可叠加流量调节阀，有气控阀选择，可选插入式接线

先导：平衡设计使换向力始终较高，响应时间可重复，无活塞时工作压力低

 MAC 电磁阀具备耐腐蚀材料、耐低温性能，常闭式工作原理为通电后电磁力打开先导孔，主阀活塞上腔压力下降实现开启

介质：  压缩空气，真空或惰性气体

压力范围：单线圈：25TO 150PSI 双线圈：10to 150PSI

流量范围：管接 1/8" ：（1.2CV）1/4" ：（1.4CV）

          串接1/8" ：（1.2CV）1/4" ：（1.4CV）3/8" ：（1.4CV）

功耗      inrush： 14.8VA Holding：10.9VA=1.0to 17.1w

反应时间   24VDC（8.5W） 通电：8ms  断电：10ms

           120/60        通电：5-10ms 断电：8-15ms

做速度：9000次/分钟

阀的出力是恒定的，不受气压影响

线圈和弹簧力高速和重负精度

排气污染不经过线圈

手动开关是标准配置

包括先导阀在内，在整个压力范围内提供恒定的大流量

全流量排气

多功能接口，一个阀6个功能
